Description du produit « EDD-24XT – Détecteur de jonctions non linéaires NLJD professionnel »

EDD-24XT – Détecteur de jonctions non linéaires NLJD professionnel

Le EDD-24XT de JJN Digital est un détecteur de jonctions non linéaires professionnel, également appelé NLJD – Non-Linear Junction Detector, spécialement conçu pour les opérations de contre-surveillance électronique et TSCM.

Contrairement à un détecteur RF traditionnel, qui recherche principalement les émissions radio actives, le EDD-24XT permet de rechercher directement la présence de composants électroniques et semi-conducteurs, même lorsque l'équipement est totalement éteint, en veille ou déconnecté de toute source d'alimentation.

Cette technologie permet notamment de rechercher des dispositifs électroniques dissimulés tels que :

• micros espions ;

• caméras cachées ;

• enregistreurs audio numériques ;

• téléphones mobiles ;

• traceurs électroniques ;

• dispositifs de surveillance ;

• cartes SIM et Nano SIM ;

• circuits électroniques miniatures ;

• équipements électroniques dissimulés dans du mobilier, des murs ou des objets.

Le EDD-24XT constitue ainsi un équipement particulièrement intéressant pour les inspections professionnelles nécessitant de détecter des appareils qui ne produisent aucune émission radio au moment du contrôle.

Détecter un appareil électronique même lorsqu'il est éteint

L'un des principaux avantages d'un détecteur NLJD est sa capacité à rechercher des composants électroniques indépendamment de leur état de fonctionnement.

Un dispositif d'écoute peut en effet être conçu pour rester inactif pendant plusieurs heures ou plusieurs jours avant de commencer à transmettre.

De même, certains équipements enregistrent localement les informations avant de les transmettre ultérieurement.

Dans ces situations, un détecteur RF conventionnel peut ne détecter aucun signal.

Le EDD-24XT, lui, recherche la présence physique des semi-conducteurs utilisés dans les circuits électroniques.

Il peut donc détecter un équipement :

• lorsqu'il fonctionne ;

• lorsqu'il est en veille ;

• lorsqu'il ne transmet aucune donnée ;

• lorsqu'il est éteint ;

• même lorsqu'aucune batterie ou alimentation n'est connectée.

Cette capacité fait du NLJD un complément essentiel aux détecteurs RF lors d'une inspection TSCM approfondie.

Principe de fonctionnement NLJD

Les appareils électroniques modernes utilisent des composants semi-conducteurs principalement fabriqués à partir de silicium.

Lorsqu'un signal radio haute fréquence est envoyé vers ce type de matériau, celui-ci produit des réponses harmoniques caractéristiques.

Le EDD-24XT exploite précisément ce phénomène.

L'appareil transmet un signal directionnel à 2,4 GHz, puis analyse les réponses reçues sur deux fréquences harmoniques différentes :

• 4,8 GHz – deuxième harmonique

• 7,2 GHz – troisième harmonique

La seconde harmonique est particulièrement importante pour identifier la présence de composants semi-conducteurs contenant du silicium.

La troisième harmonique permet quant à elle d'aider à différencier certains composants électroniques d'autres matériaux susceptibles de provoquer une réponse, notamment certains métaux oxydés ou assemblages bimétalliques.

Cette analyse combinée permet d'améliorer considérablement l'interprétation du signal détecté.

Identification Silicon / Metal

L'interprétation d'un détecteur de jonctions non linéaires peut nécessiter une certaine expérience.

Pour simplifier cette analyse, le EDD-24XT intègre un système intelligent d'évaluation du signal.

L'appareil analyse simultanément les réponses de la deuxième et de la troisième harmonique afin d'évaluer la nature probable de l'élément détecté.

L'écran peut ainsi indiquer une probabilité correspondant à :

Silicon

ou

Metal

Cette fonction aide l'opérateur à distinguer plus rapidement la signature typique d'un composant électronique de celle provenant d'un élément métallique susceptible de générer une réponse parasite.

Elle facilite ainsi l'utilisation de l'appareil aussi bien pour les opérateurs expérimentés que pour les utilisateurs découvrant la technologie NLJD.

Détection des composants électroniques miniatures

Les appareils de surveillance deviennent de plus en plus petits.

Une caméra miniature, un microphone espion ou un traceur peut aujourd'hui contenir des composants électroniques extrêmement compacts.

Le EDD-24XT dispose d'un récepteur haute sensibilité conçu pour détecter même de très petites quantités de silicium.

JJN Digital indique notamment que l'appareil peut détecter les dernières générations de cartes Nano SIM jusqu'à environ 20 cm, selon les conditions de recherche.

Cette sensibilité permet d'effectuer des recherches précises dans des zones où un dispositif électronique miniature pourrait avoir été dissimulé.

Recherche de micros espions et dispositifs d'écoute

Les dispositifs d'écoute professionnels ne transmettent pas nécessairement en permanence.

Certains micros espions :

• enregistrent localement sur mémoire ;

• utilisent un déclenchement sonore ;

• restent en veille jusqu'à réception d'une commande ;

• n'activent leur communication que ponctuellement ;

• peuvent être complètement éteints pendant une inspection.

Dans ces situations, leur détection par analyse RF devient beaucoup plus difficile.

Le EDD-24XT permet de rechercher les composants électroniques eux-mêmes plutôt que leur transmission.

Il représente donc un outil particulièrement pertinent pour les inspections approfondies de :

• bureaux ;

• salles de réunion ;

• hôtels ;

• domiciles ;

• véhicules ;

• espaces confidentiels ;

• salles de conseil ;

• zones de sécurité.

Recherche de caméras cachées

Le même principe s'applique aux caméras miniatures.

Une caméra dissimulée peut fonctionner :

• avec une transmission Wi-Fi ;

• avec une transmission radio ;

• avec un réseau cellulaire ;

• uniquement avec une carte mémoire ;

• ou rester totalement éteinte.

La présence du circuit électronique reste néanmoins détectable par un NLJD.

Le EDD-24XT peut ainsi compléter efficacement un détecteur optique de caméra ou un détecteur RF lors d'une inspection destinée à rechercher des systèmes vidéo dissimulés.

Recherche dans les meubles, murs et objets

La conception directionnelle du EDD-24XT permet de balayer méthodiquement différentes surfaces.

L'opérateur peut notamment inspecter :

• bureaux ;

• fauteuils ;

• armoires ;

• murs ;

• faux plafonds ;

• prises électriques ;

• luminaires ;

• cadres ;

• objets décoratifs ;

• équipements techniques ;

• véhicules ;

• bagages.

Lorsqu'une réponse est détectée, l'opérateur peut réduire progressivement la zone de recherche afin d'identifier l'emplacement du composant électronique.

Puissance d'émission jusqu'à 4 W

Le EDD-24XT utilise une émission directionnelle à 2,4 GHz pouvant atteindre 4 watts.

Cette puissance, associée à la sensibilité de ses récepteurs harmoniques, lui permet d'offrir des performances élevées malgré son format particulièrement compact.

Il combine ainsi la puissance habituellement associée à des équipements NLJD beaucoup plus volumineux avec une conception destinée aux interventions mobiles.

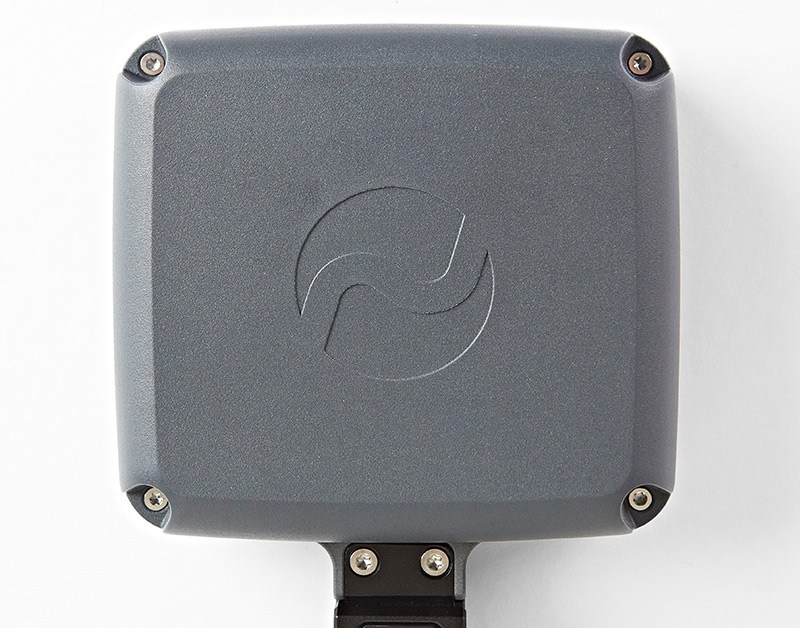

Tête réglable sur 5 positions

Pour faciliter l'inspection de surfaces situées dans différentes directions, le EDD-24XT possède une tête orientable.

Elle peut être réglée sur 5 positions différentes sur un angle total de 90°.

Cette conception permet d'adapter rapidement l'orientation du détecteur selon la zone inspectée.

Elle est particulièrement pratique pour contrôler :

• le dessous d'un meuble ;

• le dessus d'une armoire ;

• un plafond ;

• une surface verticale ;

• une zone située derrière un équipement.

Le réglage s'effectue rapidement grâce au mécanisme intégré.

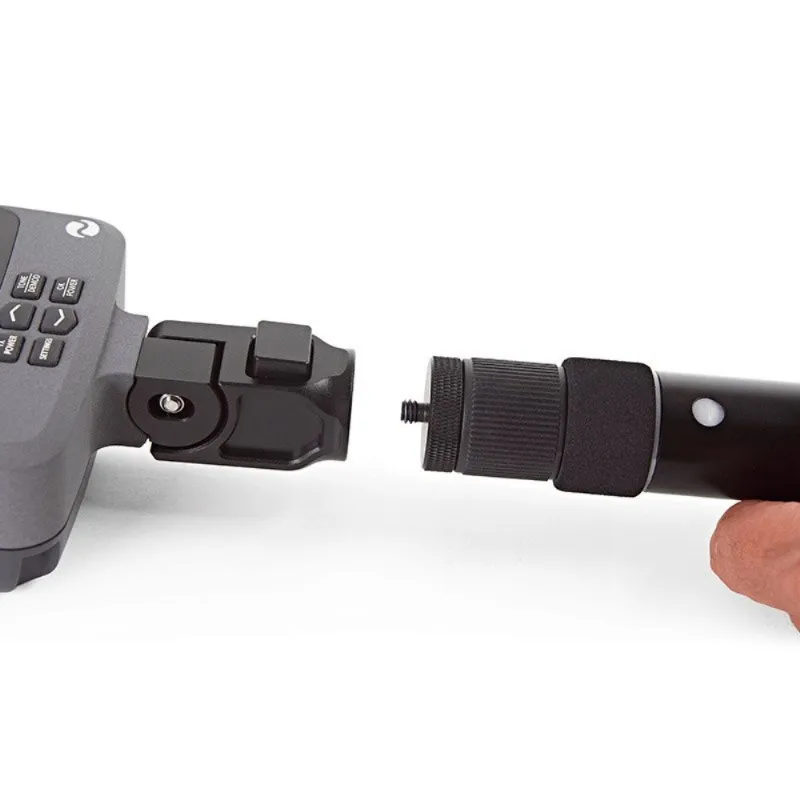

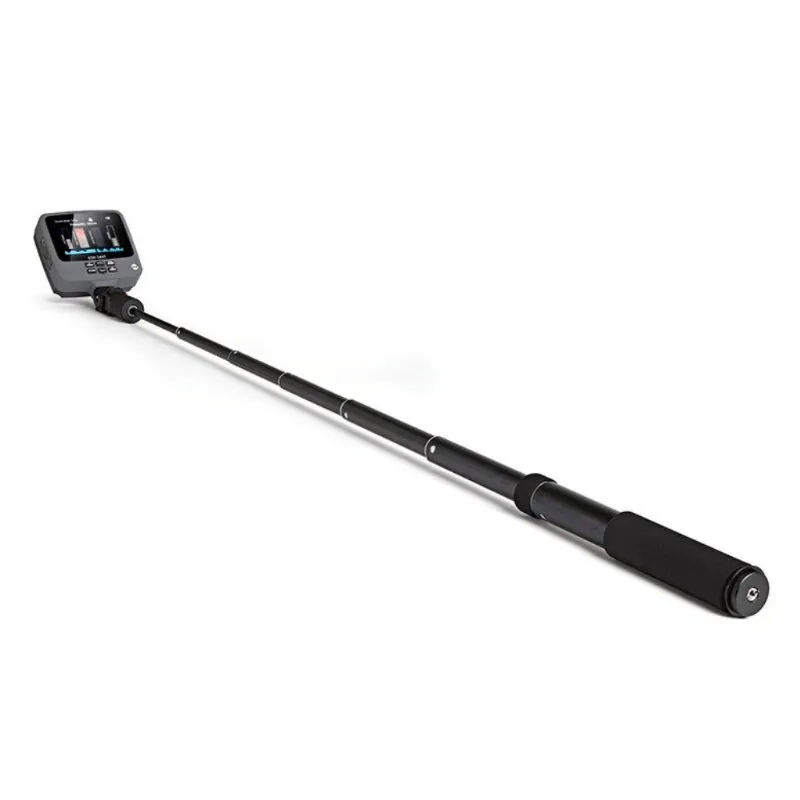

Perche télescopique réglable de 30 à 140 cm

Le EDD-24XT est fourni avec une perche télescopique en aluminium permettant d'adapter la longueur de l'appareil aux différentes situations d'inspection.

Sa longueur peut être réglée entre environ :

30 cm et 140 cm.

En configuration compacte, l'appareil reste facile à manipuler pour inspecter des surfaces proches.

Une fois la perche déployée, l'opérateur peut atteindre beaucoup plus facilement :

• plafonds ;

• luminaires ;

• parties supérieures des murs ;

• meubles hauts ;

• zones difficiles d'accès ;

• dessous de véhicules ou structures.

Cela permet de réaliser une inspection plus complète sans devoir déplacer constamment du mobilier ou utiliser un escabeau.

Contrepoids pour une meilleure ergonomie

Lorsqu'une perche est utilisée en extension maximale, le poids situé à l'extrémité peut devenir fatigant pendant une inspection prolongée.

Le EDD-24XT est donc livré avec deux contrepoids de 200 grammes pouvant être installés à la base de la poignée.

Ils permettent de mieux équilibrer l'ensemble et d'améliorer le confort d'utilisation lorsque la perche est fortement déployée.

Confirmation sonore du signal

Le EDD-24XT propose également plusieurs modes audio permettant à l'opérateur de travailler sans avoir à regarder constamment l'écran.

Deux modes sont notamment disponibles :

Mode Tone

Le mode Tone transforme la puissance de la réponse détectée sur la deuxième harmonique en signal sonore.

La hauteur du son évolue en fonction de l'intensité du signal.

L'opérateur peut ainsi concentrer son attention sur la surface inspectée tout en suivant l'évolution de la détection à l'oreille.

Mode Demod

Le mode Demod permet d'écouter directement le signal démodulé issu du récepteur de deuxième harmonique.

Cette fonction apporte une information supplémentaire permettant à un opérateur expérimenté d'interpréter plus précisément certaines réponses.

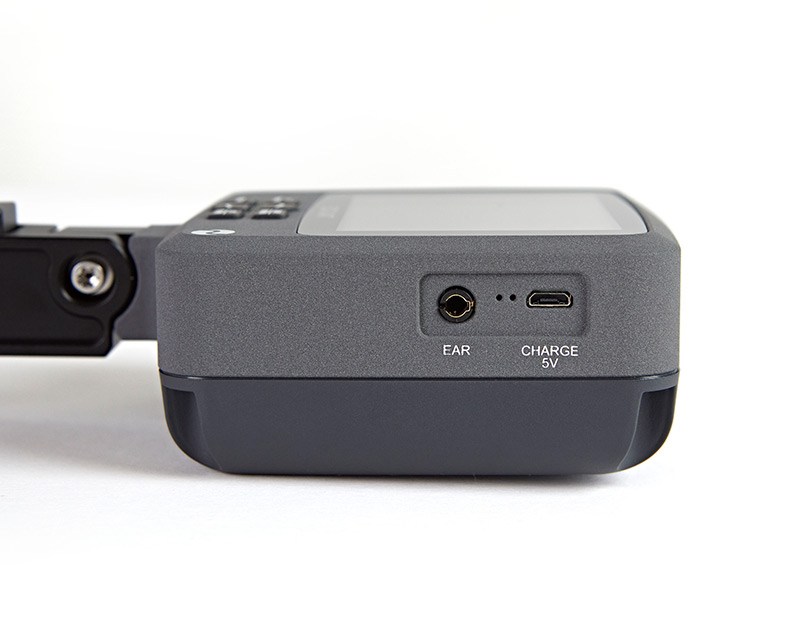

Le son peut être écouté soit à travers le haut-parleur intégré, soit à l'aide des écouteurs fournis.

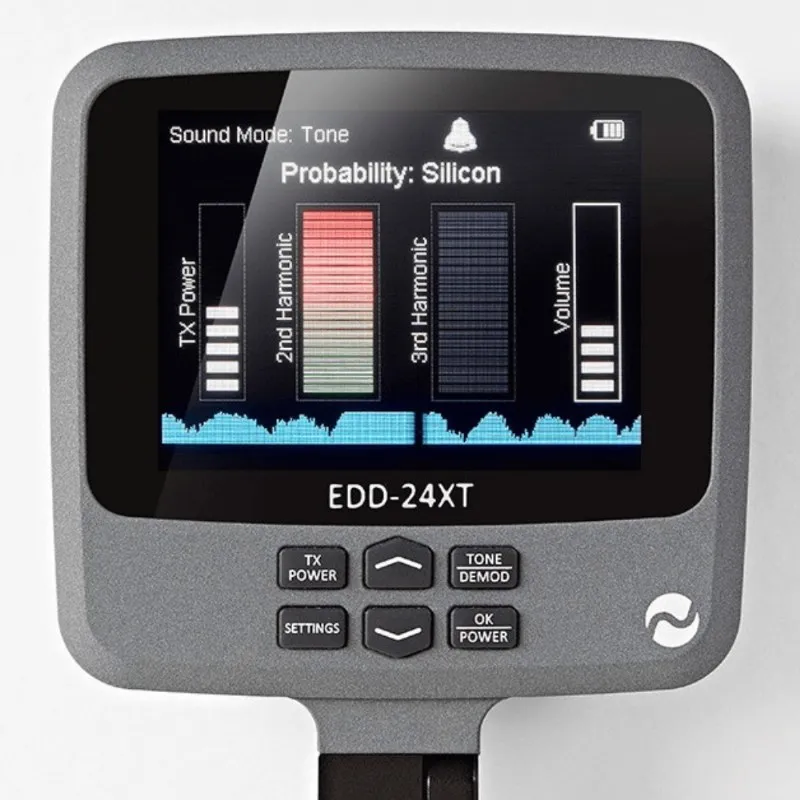

Utilisation intuitive

Malgré sa technologie avancée, le EDD-24XT a été conçu avec une interface claire et facile à utiliser.

Les informations essentielles sont directement accessibles à l'opérateur :

• niveau du signal détecté ;

• réponse de deuxième harmonique ;

• réponse de troisième harmonique ;

• indication Silicon / Metal ;

• confirmation sonore.

Cette présentation permet d'effectuer rapidement une inspection sans nécessiter des réglages complexes à chaque déplacement.

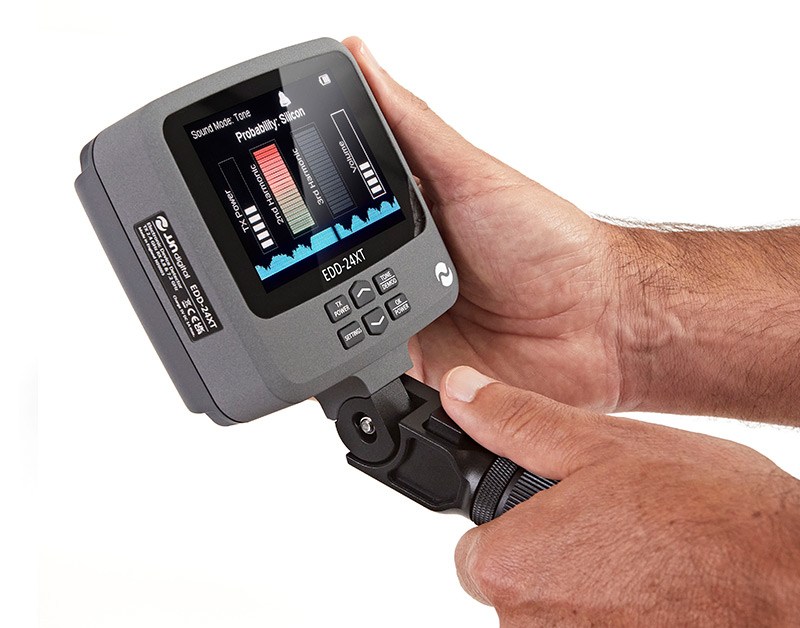

Un véritable équipement professionnel portable

Les détecteurs NLJD traditionnels peuvent être relativement volumineux et lourds.

Le EDD-24XT a été conçu pour offrir de hautes performances dans un format réellement portable.

L'appareil pèse moins de 900 grammes, perche télescopique comprise.

Cette faible masse facilite :

• les inspections prolongées ;

• les interventions sur plusieurs pièces ;

• le transport en déplacement ;

• l'utilisation dans les hôtels ou bureaux ;

• les opérations nécessitant un matériel discret et facilement transportable.

L'ensemble complet avec accessoires et mallette pèse seulement environ 3 kg.

Jusqu'à 4,5 heures d'autonomie

Le EDD-24XT intègre une batterie rechargeable Lithium-Polymère.

Elle permet jusqu'à environ 4,5 heures d'utilisation avec une charge, selon les conditions d'exploitation.

Cette autonomie permet de réaliser des inspections complètes sans dépendre en permanence d'une alimentation secteur.

Le chargeur fourni accepte une alimentation internationale comprise entre 110 et 240 V et est livré avec différents adaptateurs secteur.

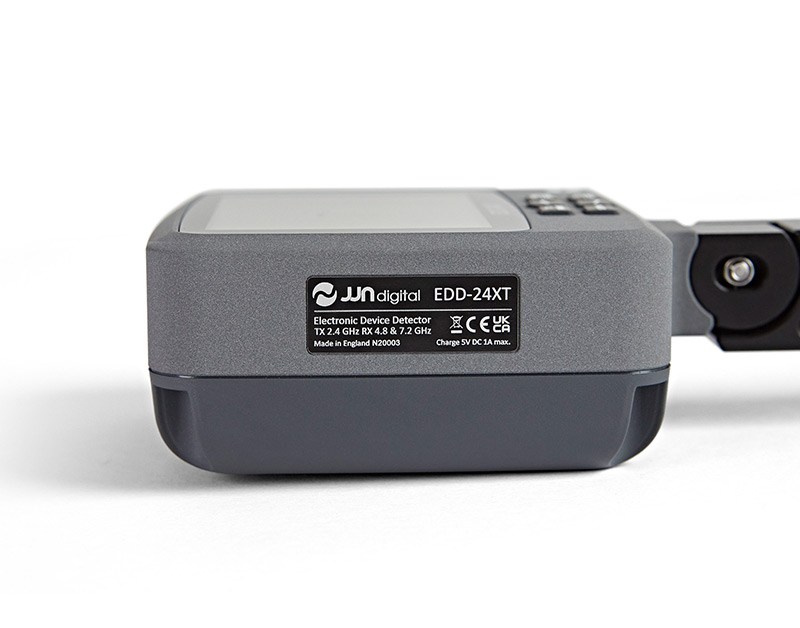

Construction professionnelle en aluminium

Le EDD-24XT est conçu pour résister aux contraintes d'une utilisation professionnelle régulière.

Son électronique est intégrée dans un boîtier en aluminium usiné, associé à une protection d'antenne en plastique technique résistant.

Cette construction apporte une excellente rigidité tout en conservant un poids limité.

Le produit est conçu et fabriqué au Royaume-Uni par JJN Digital / JJN Electronics, fabricant spécialisé dans les équipements de détection et de contre-surveillance professionnelle.

Complément idéal d'un équipement TSCM

Aucun instrument unique ne permet de détecter tous les types de dispositifs de surveillance.

Dans une inspection professionnelle, le EDD-24XT peut donc être utilisé en complément d'autres technologies telles que :

• détecteur RF large bande ;

• analyseur de spectre ;

• analyseur Wi-Fi et Bluetooth ;

• détecteur optique de caméra ;

• caméra thermique ;

• inspection physique et visuelle.

Un détecteur RF permet de rechercher les transmissions actives.

Le NLJD permet quant à lui de rechercher les composants électroniques, qu'ils transmettent ou non.

Cette complémentarité permet d'effectuer une inspection beaucoup plus complète.

Applications professionnelles

Le EDD-24XT peut notamment être utilisé pour :

• inspections TSCM ;

• contre-surveillance électronique ;

• recherche de micros espions ;

• recherche de caméras cachées ;

• détection d'enregistreurs numériques ;

• détection de traceurs électroniques ;

• inspection de bureaux ;

• inspection de salles de réunion ;

• contrôle de chambres d'hôtel ;

• inspection de véhicules ;

• contrôle de zones sensibles ;

• inspection de mobilier ;

• recherche de dispositifs électroniques dissimulés ;

• opérations de sécurité ou de protection de l'information.

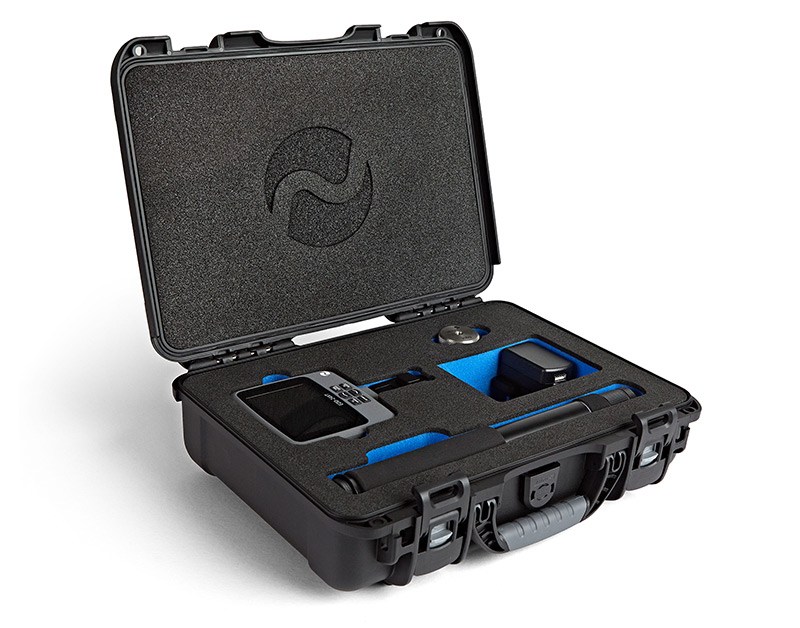

Contenu du coffret

Le EDD-24XT est fourni sous la forme d'un ensemble complet prêt à l'emploi comprenant :

• 1 × détecteur électronique NLJD EDD-24XT ;

• 1 × perche télescopique en aluminium ;

• 2 × contrepoids de 200 g ;

• 1 × chargeur secteur 110–240 V ;

• adaptateurs secteur internationaux ;

• écouteurs ;

• mallette de transport haute protection de standard militaire.

La mallette permet de transporter et protéger l'ensemble du système pendant les déplacements et les interventions.

Points forts du EDD-24XT

• Détecteur professionnel de jonctions non linéaires NLJD

• Conçu pour les opérations TSCM

• Détecte les composants électroniques actifs ou passifs

• Fonctionne même lorsque l'appareil recherché est totalement éteint

• Détection des semi-conducteurs à base de silicium

• Transmission directionnelle à 2,4 GHz

• Puissance d'émission jusqu'à 4 W

• Récepteur deuxième harmonique à 4,8 GHz

• Récepteur troisième harmonique à 7,2 GHz

• Indication intelligente Silicon / Metal

• Détection de composants électroniques miniatures

• Détection possible des Nano SIM jusqu'à environ 20 cm

• Confirmation sonore

• Mode Tone

• Fonction de démodulation

• Haut-parleur intégré

• Utilisation avec écouteurs

• Perche réglable de 30 à 140 cm

• Tête orientable sur 5 positions

• Angle d'orientation total de 90°

• Deux contrepoids de 200 g fournis

• Poids inférieur à 900 g

• Autonomie jusqu'à 4,5 heures

• Batterie Lithium-Polymère intégrée

• Boîtier en aluminium usiné

• Format réellement portable

• Mallette professionnelle haute protection fournie

• Conçu et fabriqué au Royaume-Uni

EDD-24XT : rechercher l'électronique plutôt que les transmissions

Le JJN Digital EDD-24XT répond à l'une des principales limites des détecteurs RF traditionnels : l'impossibilité de détecter un appareil qui ne transmet rien au moment de l'inspection.

En recherchant directement les propriétés électroniques des semi-conducteurs, il devient possible d'identifier des dispositifs qui sont en veille, programmés pour transmettre ultérieurement ou même totalement éteints.

Cette technologie en fait un outil particulièrement adapté aux inspections de contre-surveillance professionnelles et aux environnements dans lesquels la confidentialité des informations est critique.

Compact, léger, puissant et doté d'une perche télescopique, d'une tête orientable et d'un système d'analyse des deuxième et troisième harmoniques, le EDD-24XT constitue une solution NLJD complète pour la recherche professionnelle de dispositifs électroniques dissimulés.
