Description du produit « DigiScan Labs iProtect 1240 – Détecteur professionnel micro-ondes et 5G mmWave de 9 à 44 GHz »

DigiScan Labs iProtect 1240 – Détecteur professionnel micro-ondes et 5G mmWave de 9 à 44 GHz

Le DigiScan Labs iProtect 1240 est un détecteur RF professionnel spécialisé dans les micro-ondes et les fréquences millimétriques, conçu pour étendre les capacités d’une inspection de contre-surveillance électronique bien au-delà des limites des détecteurs RF conventionnels.

Alors que la majorité des détecteurs de terrain et de nombreux équipements TSCM s’arrêtent autour de 6, 12 ou 15 GHz, le iProtect 1240 couvre une plage spécifique allant de 9 à 44 GHz.

Il permet ainsi de rechercher des transmissions à très haute fréquence qui peuvent rester totalement invisibles pour un détecteur RF traditionnel, notamment certaines communications 5G mmWave, des points d’accès fonctionnant dans ces bandes ainsi que des systèmes propriétaires utilisant des liaisons micro-ondes.

Le iProtect 1240 constitue donc un équipement complémentaire particulièrement intéressant pour les professionnels souhaitant disposer d’une couverture RF étendue lors d’inspections TSCM avancées.

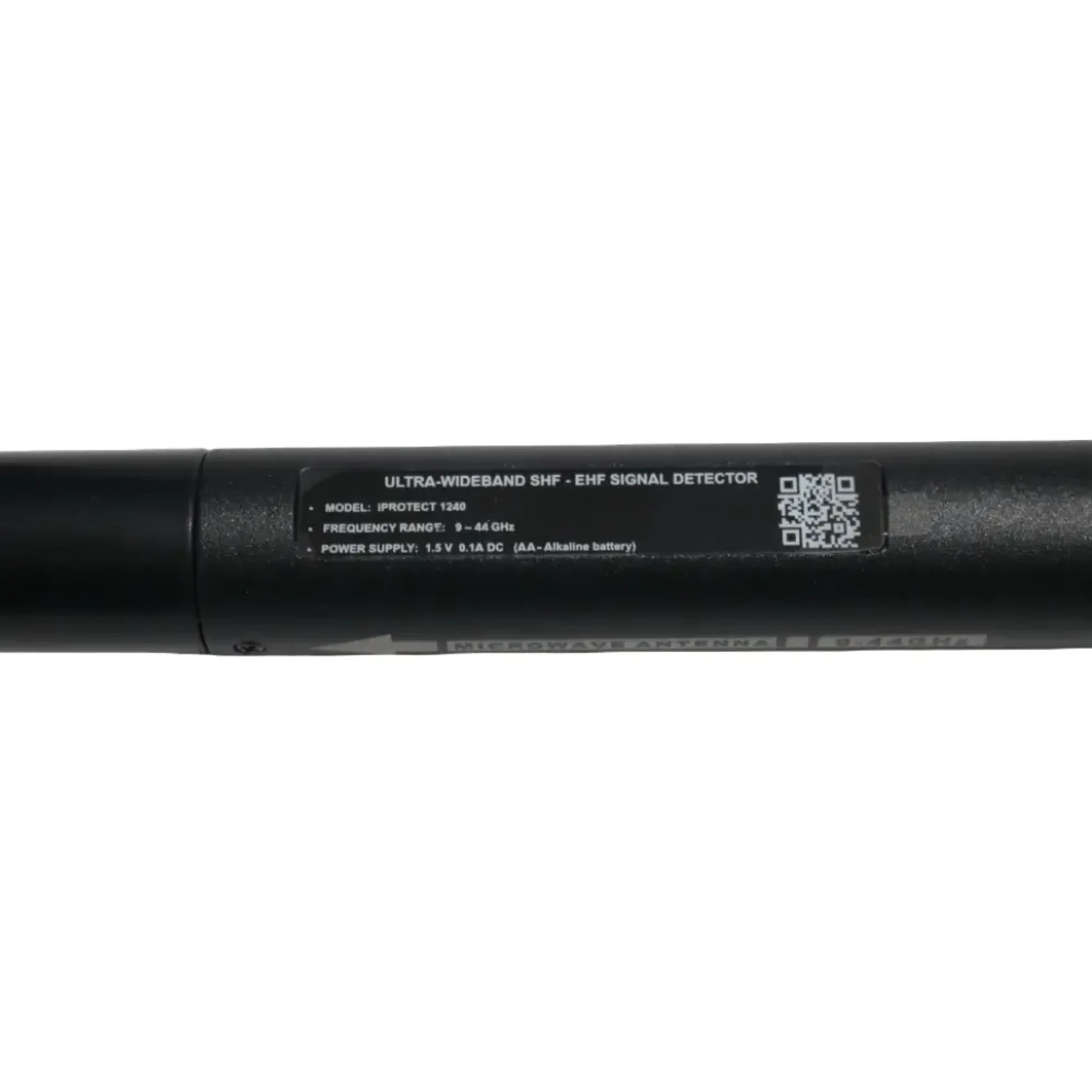

Une couverture spécialisée de 9 à 44 GHz

Le iProtect 1240 fonctionne sur une plage comprise entre :

9 GHz et 44 GHz.

Contrairement à un détecteur large bande généraliste, il est spécifiquement optimisé pour cette partie haute du spectre radio.

Cette spécialisation lui permet de rechercher des signaux que des appareils limités à 6, 12 ou 15 GHz ne peuvent tout simplement pas détecter.

Il peut notamment contribuer à identifier :

• transmissions 5G mmWave ;

• équipements utilisant des bandes cellulaires millimétriques ;

• points d’accès 5G mmWave ;

• transmetteurs audio ou vidéo à haute fréquence ;

• dispositifs RF utilisant des protocoles propriétaires ;

• liaisons micro-ondes ;

• émissions numériques haute fréquence ;

• dispositifs de surveillance utilisant des fréquences supérieures aux bandes habituellement couvertes par les détecteurs RF classiques.

Le iProtect 1240 ne remplace donc pas un détecteur couvrant les fréquences plus basses : il vient compléter sa couverture.

Détection des communications 5G mmWave

L’un des principaux intérêts du iProtect 1240 est la recherche des transmissions 5G millimétriques, ou 5G mmWave.

Les réseaux mobiles modernes ne fonctionnent pas exclusivement sous 6 GHz.

Certaines technologies 5G exploitent également des fréquences beaucoup plus élevées situées dans le domaine des ondes millimétriques.

Ces fréquences permettent de transmettre d’importantes quantités de données mais sont hors de portée de nombreux détecteurs RF traditionnels.

Un appareil limité à 6 GHz ou 12 GHz peut donc être incapable de détecter directement une transmission située dans une bande mmWave.

Avec sa couverture jusqu’à 44 GHz, le iProtect 1240 apporte une réponse spécifique à ce problème.

Recherche de dispositifs utilisant la 5G mmWave

La capacité importante des réseaux 5G modernes permet théoriquement à différents équipements de transmettre :

• audio ;

• vidéo ;

• données numériques ;

• informations enregistrées localement ;

• flux haute définition.

Dans une opération de contre-surveillance avancée, la possibilité qu’un équipement exploite une bande de fréquence non couverte par les détecteurs RF traditionnels doit être prise en considération.

Le iProtect 1240 permet donc de rechercher l’activité provenant d’un appareil utilisant une transmission cellulaire millimétrique lorsqu’il se trouve dans sa plage de détection.

Il ne décode pas et n’intercepte pas le contenu de la communication : il détecte l’activité RF présente.

Détection des points d’accès 5G mmWave

Le iProtect 1240 peut également détecter les émissions provenant de points d’accès ou infrastructures utilisant des fréquences mmWave.

Cette fonction permet à l’opérateur de mieux comprendre l’environnement radio dans lequel il travaille.

La présence d’un signal haute fréquence n’indique évidemment pas automatiquement l’existence d’un dispositif de surveillance.

Comme pour toute inspection RF professionnelle, il est nécessaire de distinguer les émissions légitimes de celles qui nécessitent une investigation complémentaire.

Le rôle du iProtect 1240 est précisément de rendre visibles ces fréquences élevées afin qu’elles puissent être prises en compte pendant l’inspection.

Détection de systèmes propriétaires non 5G

Les fréquences comprises entre 9 et 44 GHz ne sont pas exclusivement utilisées par les réseaux cellulaires.

Un équipement peut également exploiter une liaison radio propriétaire ne correspondant à aucun protocole grand public.

Le iProtect 1240 détecte les émissions indépendamment du protocole utilisé ou de la nature des informations transportées.

Il peut ainsi réagir à différents types de transmissions analogiques ou numériques présentes dans sa plage de fréquence.

Cette caractéristique est particulièrement importante dans le domaine TSCM : un système spécialisé n’est pas nécessairement basé sur le Wi-Fi, le Bluetooth ou un réseau cellulaire standard.

Détection indépendante du type de modulation

Le iProtect 1240 fonctionne comme un détecteur de champ haute fréquence.

Il n’a donc pas besoin de reconnaître préalablement un protocole donné pour signaler une émission.

Il peut détecter un signal indépendamment :

• du type de modulation ;

• du protocole utilisé ;

• de la nature des données ;

• du contenu transmis.

Cela permet d’effectuer une recherche générale sur la totalité de la plage 9–44 GHz sans devoir connaître à l’avance la technologie utilisée par l’émetteur recherché.

Une extension idéale d’un kit TSCM professionnel

L’intérêt principal du iProtect 1240 apparaît lorsqu’il est associé à un détecteur RF traditionnel.

Par exemple, un équipement couvrant de quelques dizaines de MHz jusqu’à 12 ou 15 GHz permet de rechercher la majorité des transmissions RF conventionnelles.

Le iProtect 1240 prend ensuite le relais de 9 à 44 GHz.

La combinaison des deux appareils permet ainsi d’obtenir une couverture beaucoup plus large.

On peut par exemple constituer une configuration composée de :

Détecteur RF large bande :
fréquences basses, cellulaires classiques, Wi-Fi, Bluetooth et autres transmissions jusqu’à 12 ou 15 GHz.

iProtect 1240 :
micro-ondes et transmissions millimétriques de 9 à 44 GHz.

Cette complémentarité permet d’étendre considérablement le spectre inspecté.

Les fréquences inférieures à 9 GHz sont volontairement ignorées

Une particularité importante du iProtect 1240 est qu’il ne cherche pas à couvrir l’ensemble du spectre.

Les fréquences situées sous 9 GHz sont volontairement exclues.

Ce choix permet à l’appareil de rester concentré sur les signaux haute fréquence pour lesquels il a été conçu.

Dans un environnement moderne, les bandes inférieures à quelques GHz peuvent contenir une quantité considérable d’émissions provenant :

• des réseaux cellulaires ;

• du Wi-Fi ;

• du Bluetooth ;

• de la radio ;

• des réseaux professionnels ;

• de nombreux objets connectés.

En ignorant ces fréquences, le iProtect 1240 évite qu’elles ne viennent perturber la recherche spécifique des émissions situées dans la partie haute du spectre.

Sensibilité de -40 dBm

Le iProtect 1240 offre une sensibilité annoncée de :

-40 dBm.

Cette sensibilité est adaptée à sa fonction de détecteur de proximité et de localisation dans les fréquences micro-ondes et millimétriques.

L’objectif n’est pas seulement de signaler qu’une émission existe, mais aussi de permettre à l’opérateur de se déplacer et d’identifier progressivement la direction et la zone d’origine du signal.

Antenne directionnelle intégrée avec ouverture de 30°

L’une des caractéristiques les plus importantes du iProtect 1240 est son antenne directionnelle intégrée.

Son diagramme de réception présente une ouverture d’environ :

30°.

Contrairement à une antenne omnidirectionnelle recevant les signaux provenant de toutes les directions, cette conception privilégie les émissions situées dans la direction vers laquelle l’appareil est orienté.

Cette caractéristique est particulièrement adaptée aux fréquences élevées.

L’opérateur peut balayer progressivement son environnement et observer dans quelle direction le niveau reçu devient le plus important.

Localisation directionnelle d’un émetteur

L’antenne directionnelle permet au iProtect 1240 de remplir deux fonctions :

détecter une émission haute fréquence

puis

rechercher sa direction.

L’opérateur peut orienter progressivement le détecteur autour de la zone inspectée.

Lorsque le niveau augmente, cela signifie que la source se situe probablement davantage dans la direction observée.

Il peut ensuite :

1. modifier son orientation ;

2. comparer les niveaux reçus ;

3. identifier la direction principale ;

4. se déplacer vers celle-ci ;

5. répéter la procédure ;

6. réduire progressivement la zone de recherche.

Cette méthode est particulièrement utile aux fréquences millimétriques, dont la propagation est généralement beaucoup plus directionnelle que celle des fréquences plus basses.

Double indication Modulation Level / RF Level

Comme le iProtect 1205, le iProtect 1240 dispose de deux méthodes complémentaires d’analyse du niveau reçu.

Modulation Level – M

Le Modulation Level constitue le mode de détection à haute sensibilité.

Il est destiné à faciliter la découverte initiale d’un signal à distance.

Cette indication peut être utilisée pendant le premier balayage d’une zone afin de repérer la présence d’une activité haute fréquence.

RF Level – L

Le RF Level est davantage destiné à la localisation précise.

Une fois l’émission détectée, l’opérateur peut utiliser cette échelle pour suivre plus précisément l’évolution de la puissance RF et réduire la distance avec l’émetteur.

La logique est donc particulièrement simple :

M = détection

L = localisation

Cette architecture facilite l’utilisation sur le terrain sans nécessiter une analyse spectrale complexe.

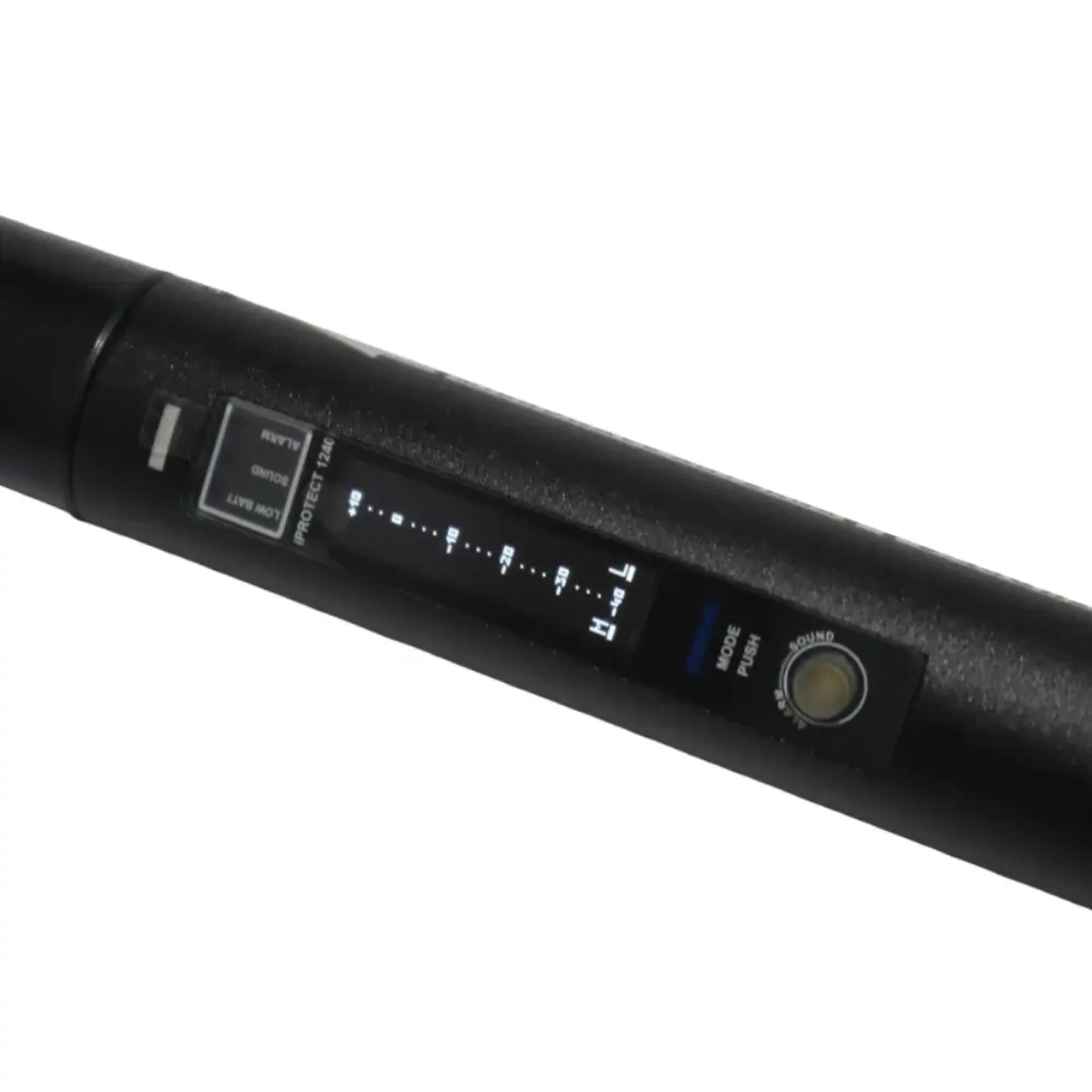

Écran OLED 128 × 32 pixels

Le iProtect 1240 est équipé d’un écran OLED 128 × 32 pixels.

L’écran présente directement les informations nécessaires à l’opérateur tout en permettant de conserver un appareil extrêmement compact.

Il permet notamment de visualiser :

• le niveau du signal ;

• le mode sélectionné ;

• l’échelle de mesure ;

• les indications de fonctionnement ;

• l’état de la batterie.

L’utilisation reste donc rapide, sans nécessiter de connexion à un ordinateur ou à un équipement externe.

Trois modes de fonctionnement

Le DigiScan Labs iProtect 1240 propose trois modes permettant d’adapter son comportement aux conditions d’inspection.

Mode SILENT

Le mode SILENT fournit une indication exclusivement visuelle.

Aucune alerte sonore n’est générée.

Cette fonction est particulièrement adaptée aux interventions nécessitant une utilisation silencieuse ou discrète.

Mode ALARM

Le mode ALARM ajoute une indication acoustique au niveau affiché à l’écran.

L’opérateur peut ainsi suivre les changements de niveau tout en maintenant son attention sur la zone inspectée.

Cette fonction est particulièrement pratique lors de la localisation physique d’un émetteur.

Mode SOUND

Le mode SOUND permet d’écouter la composante d’amplitude du signal détecté.

Cette information audio supplémentaire peut contribuer à l’analyse du comportement du signal et aider l’utilisateur à caractériser certaines émissions.

Recherche de transmissions vidéo haute fréquence

La capacité du iProtect 1240 à couvrir jusqu’à 44 GHz permet également de prendre en compte des systèmes capables de transmettre d’importantes quantités de données.

Une caméra ou un équipement de collecte pourrait théoriquement utiliser une liaison haute fréquence pour transférer rapidement des informations.

Lorsqu’une telle transmission se produit dans la plage 9–44 GHz, le iProtect 1240 peut contribuer à sa détection et à sa localisation.

Cette possibilité explique l’intérêt de couvrir les fréquences millimétriques lors des inspections de très haut niveau.

Recherche de transmissions courtes à haut débit

Les bandes haute fréquence peuvent offrir une largeur de bande importante.

Un équipement n’a donc pas nécessairement besoin de transmettre en permanence.

Il peut stocker localement des informations puis effectuer un transfert rapide.

Dans une stratégie de contre-surveillance professionnelle, il peut donc être pertinent d’effectuer une surveillance attentive de ces bandes lors de la recherche d’équipements utilisant des communications avancées.

Le iProtect 1240 apporte précisément la couverture nécessaire pour rendre ces émissions détectables lorsqu’elles sont actives.

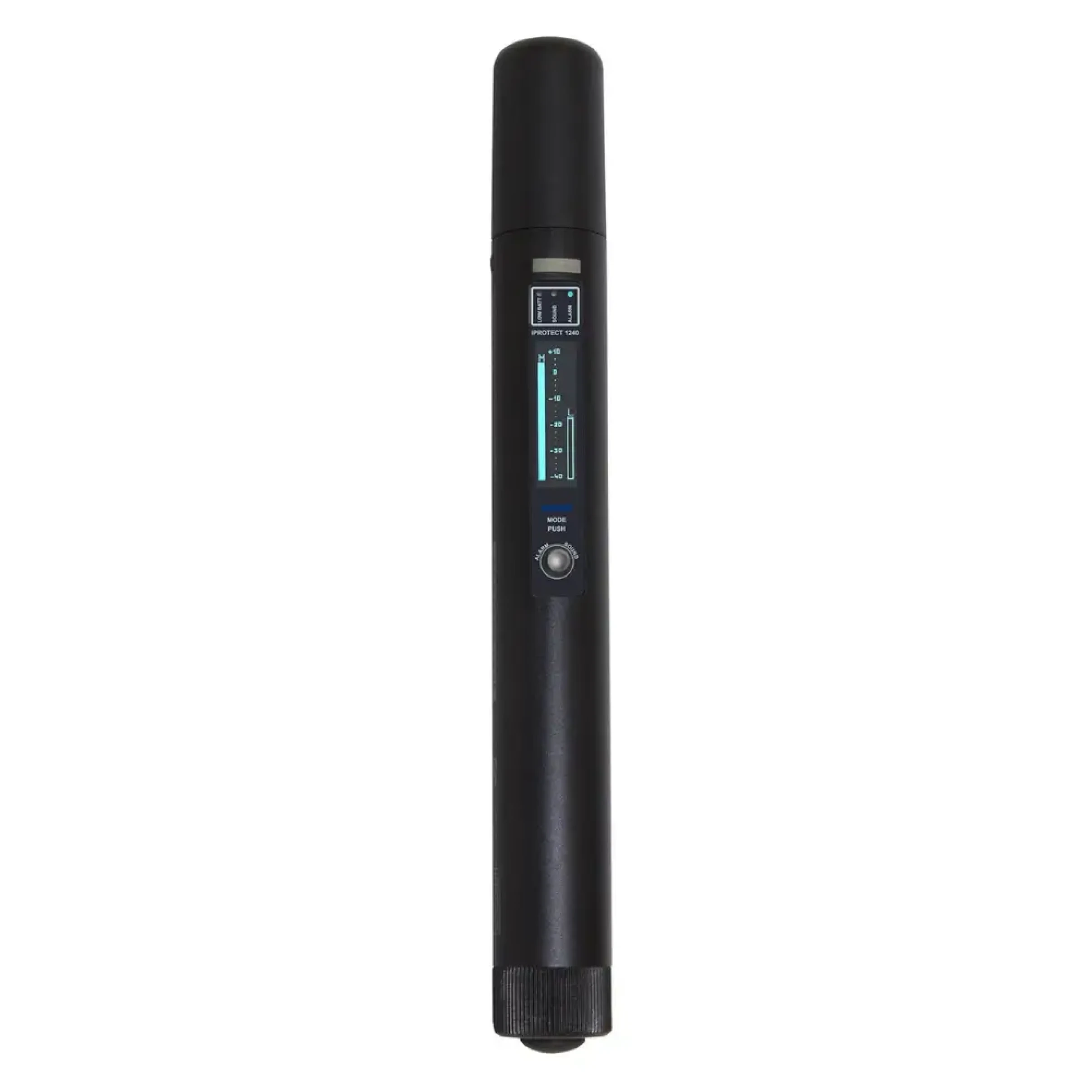

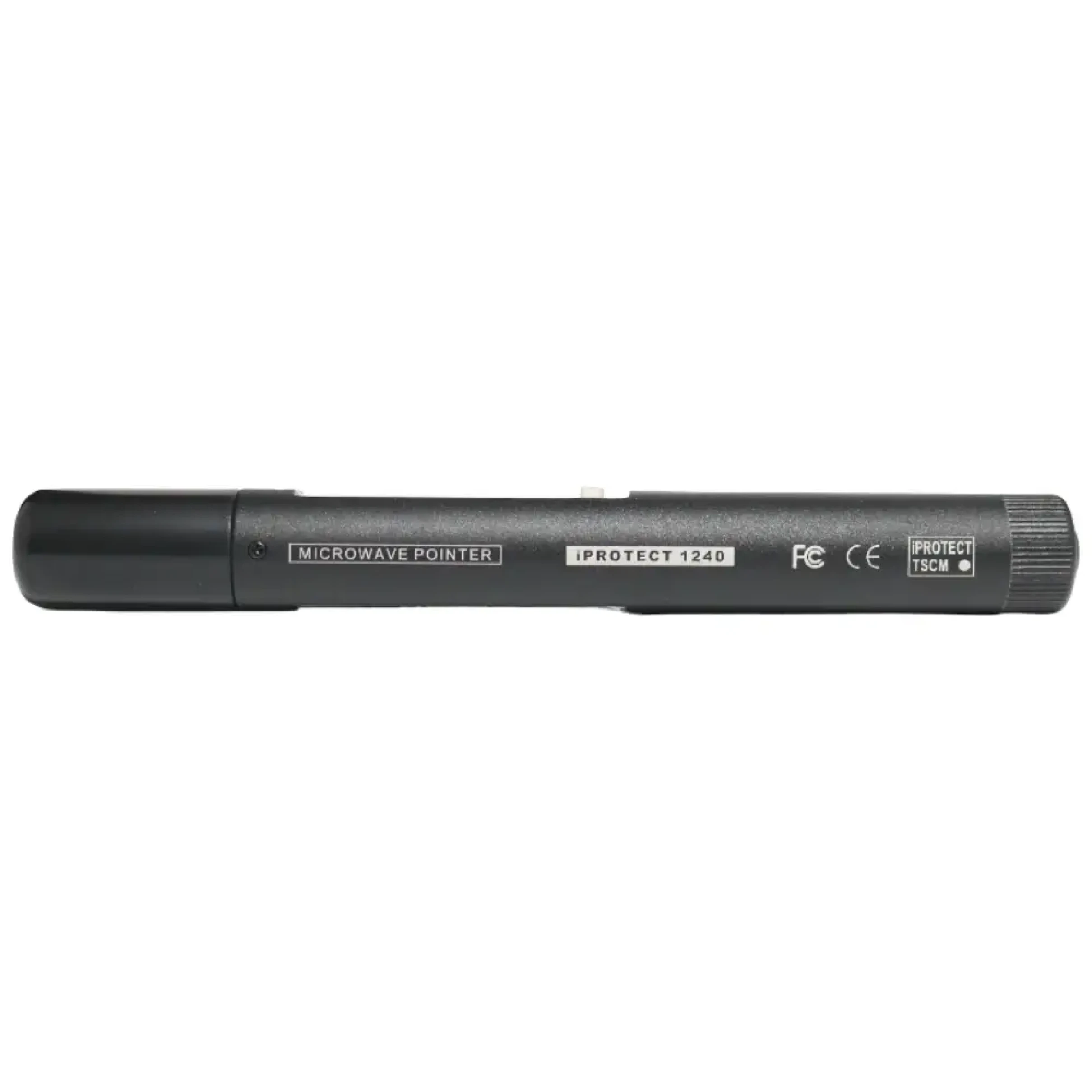

Format ultra-compact

Malgré sa couverture allant jusqu’à 44 GHz, le iProtect 1240 conserve un format extrêmement réduit.

Ses dimensions sont d’environ :

172 × 19 mm.

Il adopte donc le même principe de format stylo que certains autres détecteurs de la gamme iProtect.

Cette conception facilite considérablement :

• le transport ;

• l’intégration dans une mallette TSCM ;

• l’utilisation d’une seule main ;

• les inspections rapides ;

• l’orientation précise de l’antenne ;

• le balayage directionnel de différentes zones.

Le détecteur peut ainsi être conservé en permanence comme extension haute fréquence d’un kit de contre-surveillance.

Construction en duralumin

Le boîtier du iProtect 1240 est réalisé en duralumin.

Cet alliage permet de conserver une structure rigide tout en limitant le poids et l’encombrement.

Cette construction est particulièrement adaptée à un équipement professionnel transporté régulièrement sur le terrain.

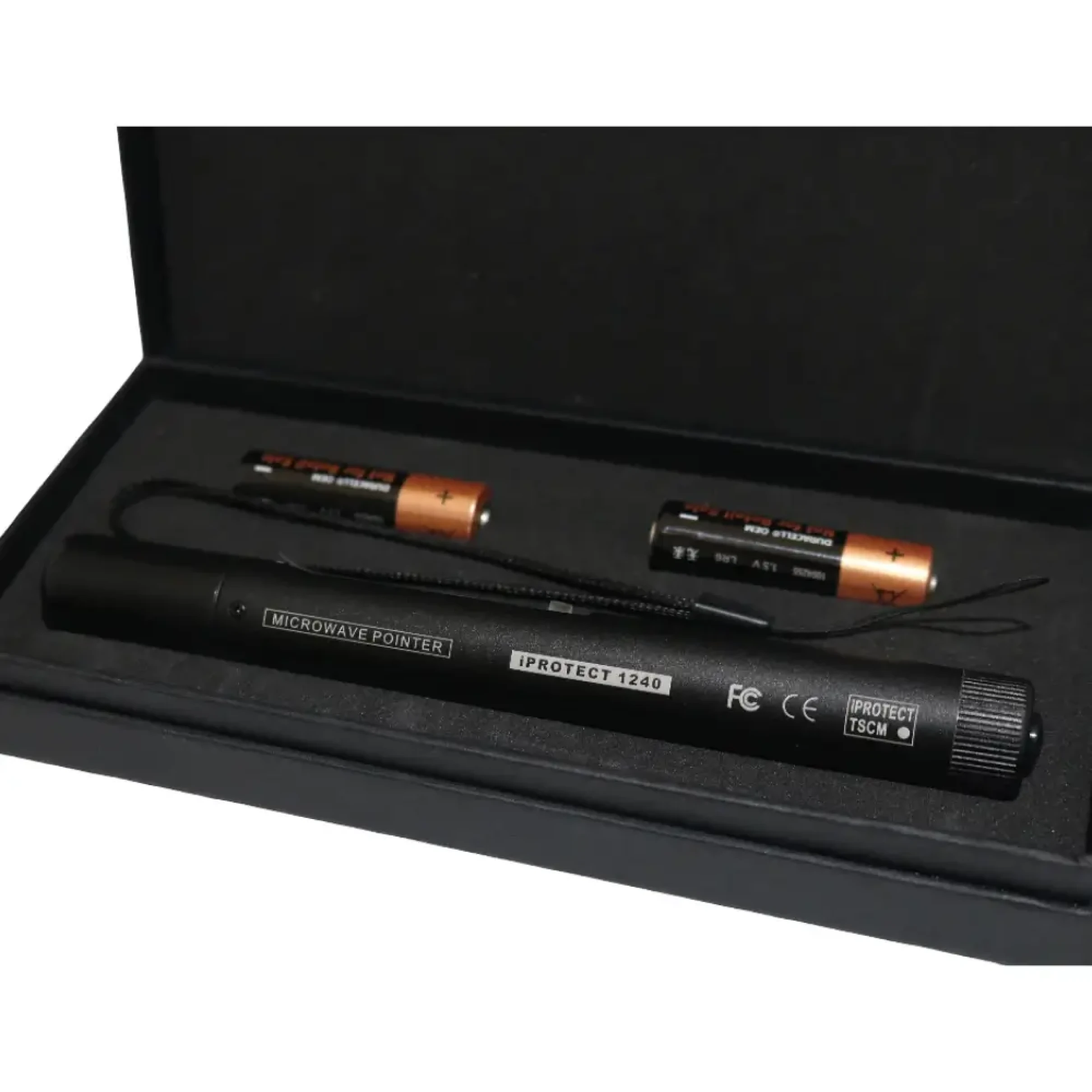

Fonctionnement avec une seule pile AA

Le iProtect 1240 est alimenté par une simple :

pile AA / LR06.

Cette solution présente plusieurs avantages pratiques.

Il n’est pas nécessaire d’utiliser un chargeur propriétaire ou d’attendre la recharge d’une batterie interne.

Une pile de remplacement peut être conservée dans la mallette et changée immédiatement.

Cela facilite également l’utilisation pendant les déplacements internationaux ou les missions prolongées.

Autonomie de 10 à 20 heures

Selon les conditions d’utilisation, DigiScan Labs annonce une autonomie comprise entre :

10 et 20 heures.

Cette autonomie permet de réaliser plusieurs inspections avec une seule pile.

L’appareil dispose également d’une indication de batterie faible permettant de vérifier rapidement l’état de l’alimentation.

Une alternative simple aux analyseurs de spectre millimétriques

L’analyse de fréquences allant jusqu’à plusieurs dizaines de GHz nécessite généralement du matériel spécialisé.

Les analyseurs de spectre couvrant les bandes millimétriques peuvent être coûteux, volumineux et nécessiter une certaine expertise pour être correctement utilisés.

Le iProtect 1240 adopte une philosophie différente.

Il ne cherche pas à remplacer un analyseur de spectre de laboratoire.

Son objectif est de permettre une détection de terrain simple et immédiate des émissions entre 9 et 44 GHz.

L’utilisateur n’a pas besoin d’interpréter un spectre complexe ou de configurer de nombreux paramètres.

Il peut simplement balayer l’environnement et rechercher les variations de niveau.

iProtect 1240 et analyseur de spectre : deux fonctions différentes

Un analyseur de spectre professionnel permet de déterminer précisément :

• la fréquence ;

• la largeur de bande ;

• la structure spectrale ;

• la puissance ;

• le comportement détaillé d’un signal.

Le iProtect 1240 est davantage destiné à :

• détecter rapidement qu’une émission existe ;

• déterminer sa direction ;

• réduire la zone de recherche ;

• localiser physiquement l’émetteur.

Les deux équipements sont donc complémentaires.

Le iProtect 1240 peut servir de premier outil de détection avant une analyse approfondie lorsqu’un signal intéressant est identifié.

Complément idéal du iProtect 1205

Le iProtect 1205 et le iProtect 1240 remplissent des rôles particulièrement complémentaires.

iProtect 1205

Couverture :

50 MHz à 15 GHz

Il est destiné aux transmissions RF classiques :

• GSM ;

• 3G ;

• 4G ;

• 5G sub-6 ;

• Wi-Fi ;

• Bluetooth ;

• micros RF ;

• caméras sans fil ;

• nombreuses autres émissions conventionnelles.

iProtect 1240

Couverture :

9 à 44 GHz

Il ajoute notamment :

• fréquences micro-ondes élevées ;

• 5G mmWave ;

• liaisons millimétriques ;

• transmetteurs propriétaires haute fréquence.

En utilisant les deux appareils, l’opérateur obtient une couverture qui s’étend ainsi de 50 MHz jusqu’à 44 GHz, avec une zone de recouvrement entre 9 et 15 GHz.

Cette association constitue une solution particulièrement intéressante pour un kit TSCM professionnel compact.

Applications professionnelles

Le DigiScan Labs iProtect 1240 est particulièrement adapté aux :

• inspections TSCM avancées ;

• opérations de contre-surveillance électronique ;

• recherche de transmissions 5G mmWave ;

• détection de points d’accès mmWave ;

• recherche de liaisons micro-ondes ;

• détection de transmetteurs propriétaires haute fréquence ;

• localisation directionnelle d’émissions RF ;

• recherche de transmissions audio ou vidéo haute fréquence ;

• inspection de bureaux sensibles ;

• contrôle de salles de réunion ;

• inspection de sites gouvernementaux ;

• surveillance d’environnements stratégiques ;

• complément haute fréquence d’un kit de détection RF.

Points forts du DigiScan Labs iProtect 1240

• Détecteur professionnel micro-ondes et millimétrique

• Spécialement conçu pour les inspections TSCM

• Plage de fréquences de 9 à 44 GHz

• Détection de signaux non couverts par de nombreux détecteurs RF traditionnels

• Détection des transmissions 5G mmWave

• Détection de points d’accès 5G mmWave

• Détection de transmissions propriétaires non 5G

• Recherche de transmetteurs audio ou vidéo haute fréquence

• Détection indépendante du type de modulation

• Fréquences inférieures à 9 GHz volontairement ignorées

• Sensibilité annoncée de -40 dBm

• Antenne directionnelle intégrée

• Diagramme directionnel d’environ 30°

• Aide à la localisation physique d’un émetteur

• Double niveau Modulation Level / RF Level

• Mode M destiné à la détection

• Mode L destiné à la localisation

• Écran OLED 128 × 32

• Mode SILENT

• Mode ALARM

• Mode SOUND

• Lecture de la composante d’amplitude

• Format ultra-compact

• Dimensions d’environ 172 × 19 mm

• Boîtier en duralumin

• Fonctionnement avec une seule pile AA / LR06

• Indicateur de batterie faible

• Autonomie comprise entre 10 et 20 heures

• Utilisation simple sans configuration complexe

• Excellent complément d’un détecteur RF 0–12 ou 0–15 GHz

iProtect 1240 : étendre une inspection TSCM jusqu’à 44 GHz

Le DigiScan Labs iProtect 1240 répond à une limitation importante des détecteurs RF traditionnels : leur fréquence maximale.

Un équipement couvrant jusqu’à 6, 12 ou 15 GHz reste parfaitement adapté à une grande partie des technologies radio courantes, mais il ne peut pas détecter une transmission située à 24, 26, 28, 39 ou 40 GHz.

Avec une couverture spécialisée allant de 9 à 44 GHz, le iProtect 1240 ouvre précisément cette partie du spectre.

Il permet ainsi d’intégrer les communications 5G mmWave, les liaisons micro-ondes et d’autres transmissions haute fréquence dans une procédure de recherche professionnelle.

Son antenne directionnelle de 30° apporte également un avantage majeur : l’appareil ne se contente pas de signaler la présence d’une émission, il aide l’opérateur à déterminer sa provenance et à réduire progressivement la zone de recherche.

Compact, autonome et extrêmement simple à utiliser, le iProtect 1240 constitue ainsi une extension particulièrement pertinente pour les professionnels souhaitant élargir leur capacité de détection jusqu’aux fréquences millimétriques sans avoir recours systématiquement à un analyseur de spectre extrêmement coûteux et complexe.
