Description du produit « JJN Digital HSA-Q1 – Analyseur de spectre RF portable professionnel 1 MHz à 13,44 GHz »

JJN Digital HSA-Q1 – Analyseur de spectre RF portable professionnel 1 MHz à 13,44 GHz

Le JJN Digital HSA-Q1 est un analyseur de spectre RF portable professionnel spécialement conçu pour les opérations de contre-surveillance électronique, d’analyse radiofréquence et de TSCM (Technical Surveillance Counter-Measures).

Capable d’analyser une plage extrêmement large allant de 1 MHz à 13,44 GHz, le HSA-Q1 permet d’observer en temps réel l’activité radio présente dans un environnement et d’identifier rapidement des transmissions inconnues ou inhabituelles.

Son principal avantage réside dans son exceptionnelle rapidité de balayage : l’ensemble de la plage de fréquences peut être analysé en seulement 0,5 seconde.

Cette vitesse est particulièrement importante pour détecter les communications modernes fonctionnant par courtes impulsions, rafales numériques ou transmissions intermittentes, qui peuvent facilement être manquées par des analyseurs de spectre plus lents.

Compact, autonome et entièrement intégré, le HSA-Q1 offre les performances d’un véritable analyseur de spectre professionnel dans un format transportable utilisable directement à la main.

Analyse RF de 1 MHz à 13,44 GHz

Le HSA-Q1 couvre une plage de fréquences extrêmement étendue comprise entre :

1 MHz et 13,44 GHz.

Cette large couverture permet d’analyser une grande diversité de technologies radio utilisées aussi bien par les communications conventionnelles que par les équipements numériques modernes.

Il peut notamment être utilisé pour rechercher ou analyser des émissions provenant de :

• dispositifs RF inconnus ;

• micros sans fil ;

• systèmes d’écoute radio ;

• téléphones et réseaux cellulaires ;

• équipements Wi-Fi ;

• dispositifs Bluetooth ;

• caméras sans fil ;

• traceurs utilisant des transmissions radio ;

• systèmes GPS associés à une transmission RF ;

• émetteurs numériques ;

• dispositifs fonctionnant par rafales ;

• systèmes à saut de fréquence ;

• équipements radio professionnels.

L’opérateur dispose ainsi d’une vision beaucoup plus complète de l’environnement électromagnétique qu’avec un simple détecteur RF.

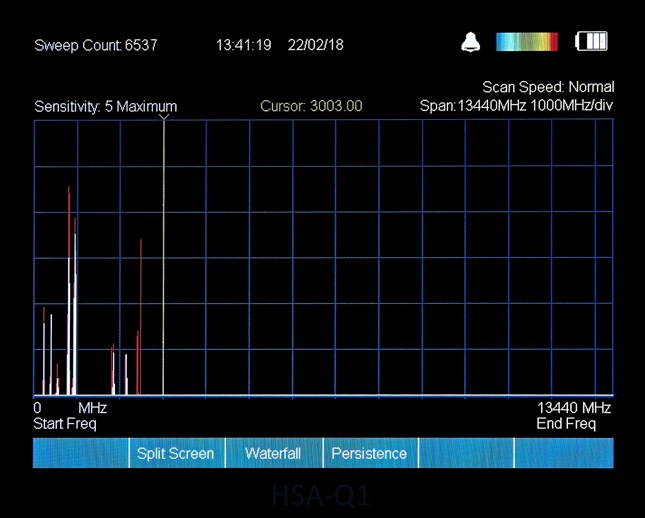

Balayage complet en seulement 0,5 seconde

L’un des principaux points forts du HSA-Q1 est sa vitesse d’analyse.

L’appareil peut balayer l’intégralité de sa plage de 1 MHz à 13,44 GHz en seulement 0,5 seconde.

Lorsque l’utilisateur réduit la plage de fréquences analysée, le balayage devient encore plus rapide.

Cette performance est essentielle pour les opérations de contre-surveillance modernes.

De nombreux dispositifs ne transmettent en effet plus de manière continue. Ils peuvent rester silencieux pendant une longue période puis envoyer une quantité importante de données sous la forme d’une très courte transmission.

Un analyseur trop lent peut passer entre ces transmissions et ne jamais détecter l’appareil.

La vitesse du HSA-Q1 augmente considérablement les chances d’intercepter ces signaux courts ou intermittents.

Détection des transmissions numériques en rafales

Les transmissions numériques modernes sont parfois actives pendant quelques millisecondes seulement.

C’est notamment le cas de nombreux équipements utilisant :

• réseaux cellulaires ;

• Wi-Fi ;

• télécommunications numériques ;

• communications par paquets ;

• traceurs ;

• dispositifs Store & Forward ;

• transmissions périodiques automatisées.

Le balayage extrêmement rapide du HSA-Q1 est particulièrement adapté à la détection de ces signaux.

Il permet ainsi à l’opérateur d’observer une activité RF qui pourrait rester invisible avec un équipement utilisant un temps de balayage beaucoup plus important.

Analyse détaillée avec zoom jusqu’à 25 MHz

Une fois un signal détecté, il est possible de réduire rapidement la plage d’analyse afin de l’étudier avec davantage de précision.

Le HSA-Q1 permet de définir librement la plage de fréquences analysée, depuis l’ensemble des 13,44 GHz jusqu’à une fenêtre de seulement 25 MHz.

L’utilisateur peut simplement positionner le curseur sur une émission détectée puis utiliser la fonction Zoom.

Le signal peut alors être observé beaucoup plus précisément.

Cette fonction est particulièrement intéressante pour :

• examiner la largeur d’une transmission ;

• identifier son comportement ;

• analyser une modulation ;

• différencier plusieurs émissions proches ;

• surveiller une fréquence spécifique ;

• effectuer une recherche approfondie après une première détection.

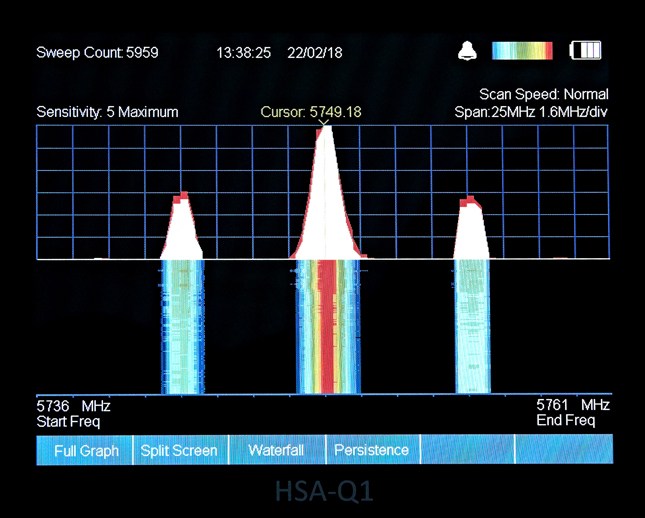

Fonction Waterfall / Spectrogramme

Le HSA-Q1 intègre une véritable fonction Waterfall, également appelée spectrogramme.

Cette représentation affiche graphiquement l’évolution de l’activité RF au cours du temps.

Au lieu de voir uniquement ce qui se produit à un instant donné, l’opérateur peut observer l’historique très récent des émissions sur l’écran.

Cette fonction est particulièrement efficace pour analyser :

• transmissions intermittentes ;

• rafales numériques ;

• communications cellulaires ;

• Wi-Fi ;

• transmissions de traceurs ;

• signaux pulsés ;

• systèmes à saut de fréquence ;

• équipements transmettant périodiquement.

Une transmission très courte peut ainsi rester visible sur le Waterfall même après sa disparition.

Cette représentation apporte une quantité d’informations particulièrement importante lors d’une inspection TSCM professionnelle.

Mode Persistence pour identifier les signaux persistants

Le mode Persistence constitue une seconde méthode particulièrement efficace pour analyser un environnement radio complexe.

Dans ce mode, le HSA-Q1 attribue progressivement différentes couleurs aux signaux selon la durée pendant laquelle ils restent présents.

Les signaux les plus occasionnels apparaissent dans les premières couleurs de l’échelle, tandis que les émissions les plus persistantes évoluent progressivement vers le rouge.

Cette représentation permet de faire ressortir des transmissions qui pourraient être difficiles à distinguer dans un environnement RF très chargé.

Elle facilite notamment l’identification :

• d’une fréquence constamment active ;

• d’un signal répétitif ;

• d’une émission dissimulée parmi de nombreux autres signaux ;

• d’une transmission persistante dans un environnement radio complexe.

Tune & Listen : analyser et écouter un signal détecté

Une fois une émission intéressante identifiée, la fonction Tune & Listen permet de se syntoniser directement sur celle-ci.

L’opérateur peut sélectionner le signal à l’écran puis afficher précisément son comportement et suivre sa puissance en temps réel.

En mode de syntonisation directe, le HSA-Q1 peut afficher des niveaux descendant jusqu’à environ -100 dBm.

Mais le système va plus loin.

Il permet également de démoduler certaines transmissions analogiques afin de les écouter directement.

Trois modes de démodulation sont disponibles :

• AM – modulation d’amplitude ;

• NFM – FM bande étroite ;

• WFM – FM large bande.

Le son peut être diffusé à travers le haut-parleur intégré ou écouté avec les écouteurs fournis.

Cette fonction peut notamment aider à identifier un microphone radio analogique ou, au contraire, permettre de reconnaître rapidement une émission légitime telle qu’une station de radiodiffusion.

Sensibilité RF réglable sur 5 niveaux

Tous les environnements ne nécessitent pas la même sensibilité.

Lors d’un premier balayage, l’objectif peut être de détecter le maximum de transmissions présentes.

À l’inverse, lorsque l’opérateur cherche à localiser physiquement un appareil, une sensibilité trop importante pourrait être contre-productive.

Le HSA-Q1 propose donc 5 niveaux de sensibilité RF.

Au niveau maximal, la sensibilité du balayage atteint environ :

-80 dBm.

Cette configuration permet de détecter des signaux faibles pouvant provenir d’autres pièces ou même de l’extérieur du bâtiment.

L’opérateur peut ensuite réduire progressivement la sensibilité afin de se concentrer sur les signaux les plus proches.

Cette méthode facilite considérablement la localisation physique d’une source RF.

Fonction Background : mémoriser l’environnement radio

Une salle de réunion, un bureau ou une zone sensible possède généralement un environnement RF relativement stable.

Le HSA-Q1 peut apprendre cet environnement grâce à sa fonction Background Scan.

L’appareil effectue une analyse puis mémorise les signaux présents.

Cette référence peut être sauvegardée et rappelée ultérieurement.

Lors d’une nouvelle inspection, le HSA-Q1 compare alors l’environnement actuel avec celui précédemment enregistré.

Les nouveaux signaux apparaissant depuis la précédente inspection peuvent être mis en évidence, permettant à l’opérateur de concentrer immédiatement son attention sur les changements.

Cette fonction est particulièrement intéressante pour la surveillance régulière de :

• salles de conseil ;

• bureaux de direction ;

• salles de réunion ;

• sites sensibles ;

• espaces gouvernementaux ;

• infrastructures critiques ;

• environnements nécessitant des contrôles TSCM récurrents.

Comparer les inspections dans le temps

La fonction Background permet de transformer le HSA-Q1 en véritable outil de surveillance périodique.

Un environnement RF peut être enregistré lors d’une première inspection puis utilisé comme référence lors des contrôles suivants.

Plutôt que de devoir analyser de nouveau chaque fréquence déjà présente, l’opérateur peut identifier rapidement les modifications.

Cette approche permet de repérer plus facilement un nouvel équipement radio apparu entre deux inspections.

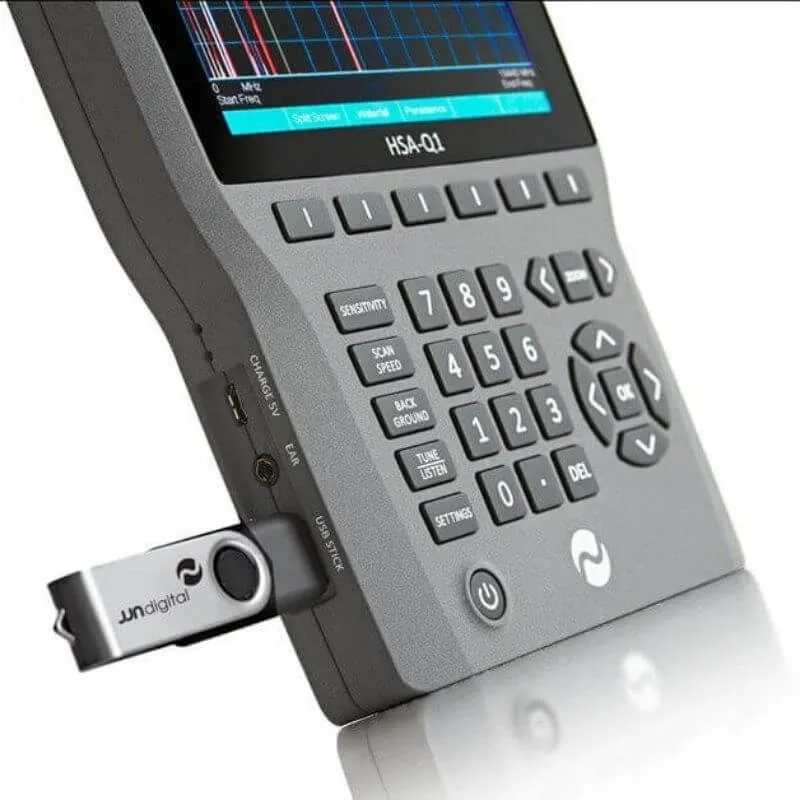

Enregistrement des données sur clé USB

Le HSA-Q1 permet également d’enregistrer les données de balayage directement sur une clé USB.

Les relevés sont sauvegardés avec leurs informations de date et d’heure.

Les données peuvent ensuite être rappelées afin d’effectuer une analyse graphique ultérieure.

Cette fonction est particulièrement utile pour :

• conserver une trace d’une inspection ;

• analyser ultérieurement une activité RF ;

• comparer différentes périodes ;

• documenter une intervention ;

• établir un historique d’une zone sensible ;

• intégrer les observations dans une procédure TSCM.

Écran TFT couleur 6 pouces

Le HSA-Q1 est équipé d’un grand écran TFT couleur de 6 pouces.

Il permet d’afficher clairement :

• le spectre RF ;

• les fréquences détectées ;

• la puissance des signaux ;

• le Waterfall ;

• le mode Persistence ;

• les fonctions de syntonisation ;

• les paramètres de balayage.

L’écran est conçu pour rester lisible en utilisation extérieure, permettant d’employer le HSA-Q1 aussi bien dans un bâtiment que lors d’une inspection terrain.

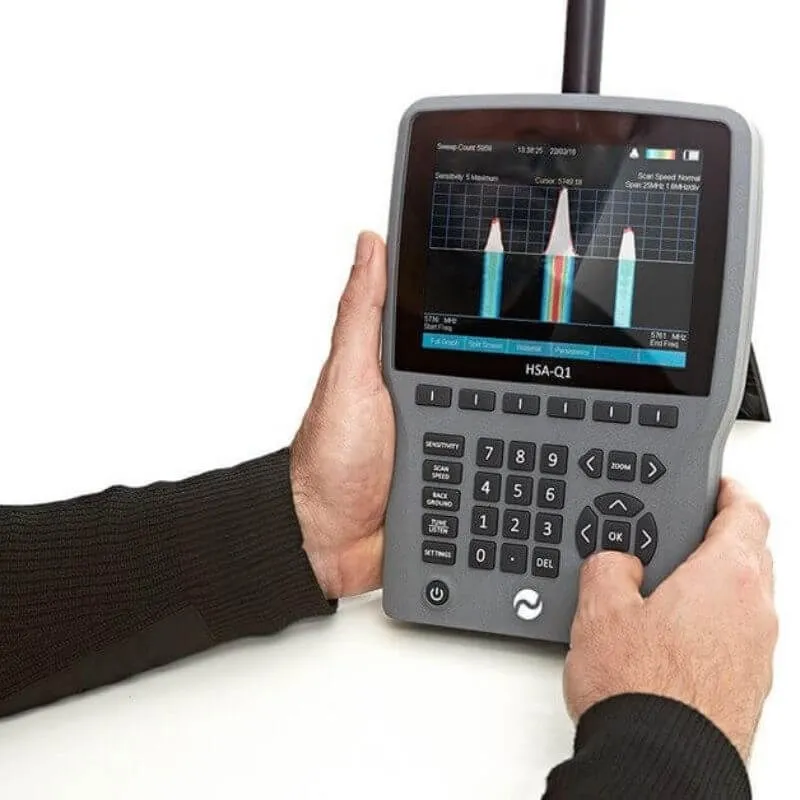

Un véritable analyseur de spectre portable

Malgré ses performances techniques, le HSA-Q1 reste un appareil entièrement portable.

Son poids est d’environ 1,3 kg.

Il peut donc être utilisé directement à la main pendant une inspection.

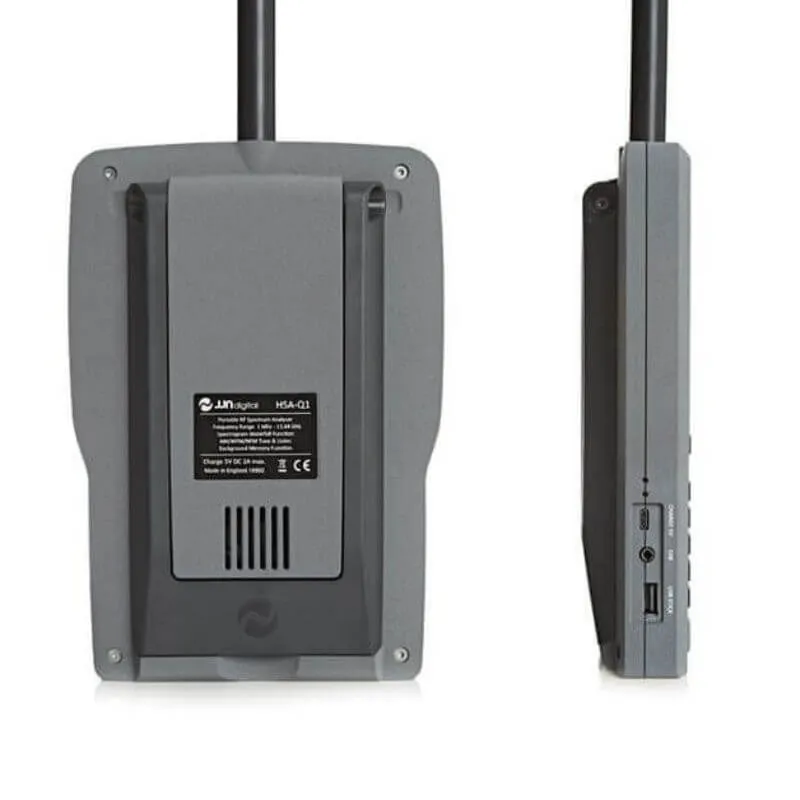

Une béquille rétractable intégrée permet également de le poser sur une table ou un bureau pour effectuer une surveillance prolongée de l’environnement RF.

L’opérateur peut ainsi passer rapidement d’une utilisation mobile à une configuration fixe.

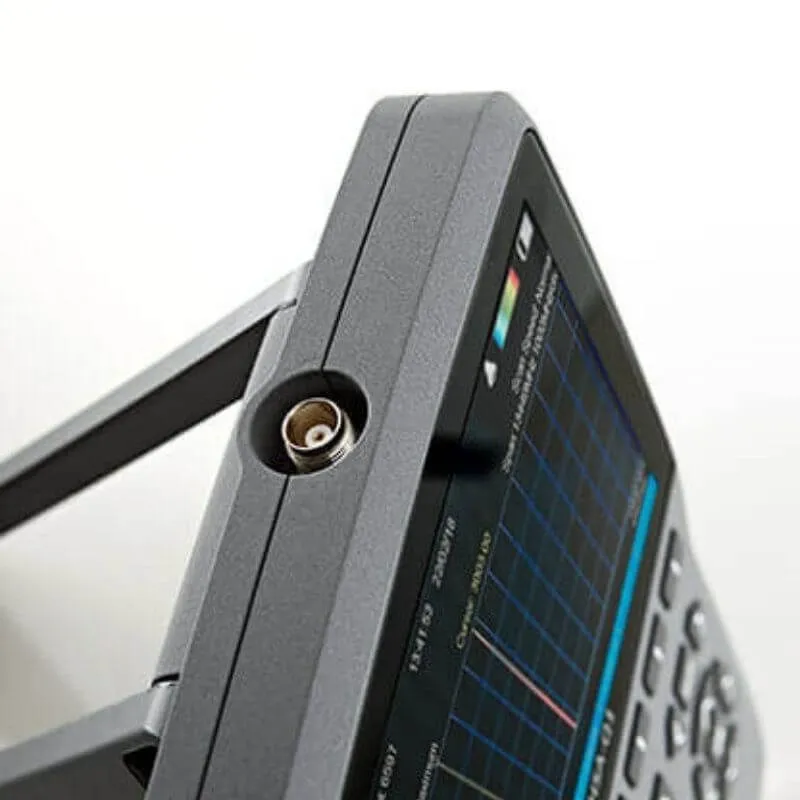

Deux antennes fournies

Le HSA-Q1 est livré avec deux antennes adaptées à différentes situations.

Antenne Multi-Element Concentric

L’antenne multi-éléments de 23 cm est destinée à l’utilisation générale sur la large plage de fréquences couverte par l’appareil.

Elle permet d’obtenir une solution compacte particulièrement adaptée aux inspections mobiles.

Antenne télescopique

Une seconde antenne télescopique est fournie pour l’analyse des fréquences plus basses.

L’opérateur peut ainsi adapter rapidement la configuration du HSA-Q1 aux fréquences qu’il souhaite examiner.

Batterie intégrée avec environ 4 heures d’autonomie

Le HSA-Q1 est équipé d’une batterie rechargeable Lithium-Polymère intégrée.

Elle offre jusqu’à environ 4 heures d’autonomie avec une charge.

Cette autonomie permet de réaliser des inspections terrain sans dépendre d’une alimentation électrique permanente.

Pour les surveillances prolongées, le HSA-Q1 peut également fonctionner en continu avec son chargeur connecté.

Il peut donc aussi être utilisé comme poste d’analyse RF fixe pendant plusieurs heures.

Construction professionnelle en aluminium usiné

Le HSA-Q1 est conçu pour une utilisation professionnelle régulière.

Son électronique est protégée par un boîtier en aluminium usiné, apportant à la fois rigidité et durabilité.

Cette construction est particulièrement adaptée aux équipements devant être transportés fréquemment entre différents sites.

Le HSA-Q1 est conçu, fabriqué et testé en Angleterre par JJN Digital / JJN Electronics.

Applications du HSA-Q1

Le HSA-Q1 peut être utilisé dans de nombreuses applications professionnelles liées à la sécurité et à l’analyse radiofréquence.

Il est particulièrement adapté pour :

• inspections TSCM ;

• contre-surveillance électronique ;

• analyse de l’environnement RF ;

• recherche de transmissions inconnues ;

• détection de micros radio ;

• recherche de caméras sans fil ;

• analyse de transmissions cellulaires ;

• analyse de signaux Wi-Fi ;

• recherche de transmissions intermittentes ;

• analyse des rafales numériques ;

• surveillance de salles sensibles ;

• recherche de dispositifs radio dissimulés ;

• comparaison périodique de l’environnement RF ;

• localisation d’une source radio.

Complément idéal d’un détecteur RF professionnel

Un détecteur RF conventionnel permet généralement de signaler rapidement qu’une émission est présente.

Le HSA-Q1 va beaucoup plus loin en permettant de déterminer précisément où se situe cette émission dans le spectre et comment elle se comporte.

L’opérateur peut ainsi :

1. détecter une émission ;

2. identifier sa fréquence ;

3. zoomer sur le signal ;

4. observer son comportement dans le temps ;

5. utiliser le Waterfall ou le mode Persistence ;

6. suivre précisément sa puissance ;

7. éventuellement démoduler et écouter le signal ;

8. comparer l’émission avec un environnement RF précédemment enregistré.

Cette capacité d’analyse constitue un avantage majeur lors d’une inspection professionnelle.

Complément d’un détecteur NLJD

Un analyseur de spectre et un détecteur de jonctions non linéaires remplissent deux fonctions différentes et complémentaires.

Le HSA-Q1 recherche et analyse les transmissions RF actives.

Un détecteur NLJD permet quant à lui de rechercher la présence physique de composants électroniques, même lorsque ceux-ci sont totalement éteints.

Dans une configuration TSCM professionnelle, la combinaison de ces deux technologies permet donc d’augmenter considérablement les possibilités de détection.

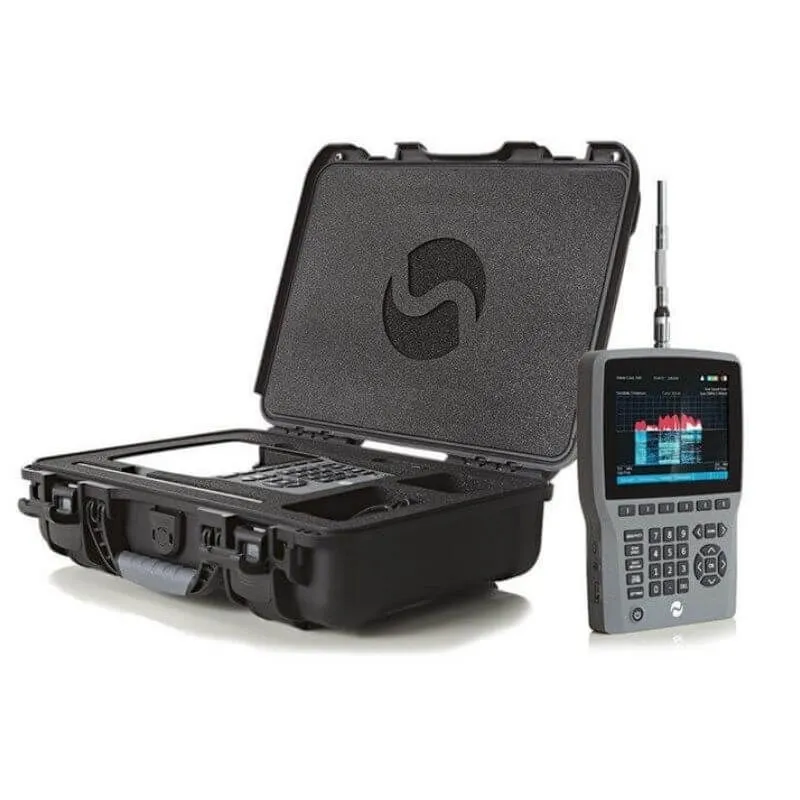

Contenu du coffret

Le JJN Digital HSA-Q1 est fourni sous la forme d’un ensemble professionnel complet comprenant :

• 1 × analyseur de spectre portable HSA-Q1 ;

• 1 × antenne concentrique Multi-Element de 23 cm ;

• 1 × antenne télescopique ;

• 1 × chargeur avec adaptateurs internationaux ;

• 1 × paire d’écouteurs ;

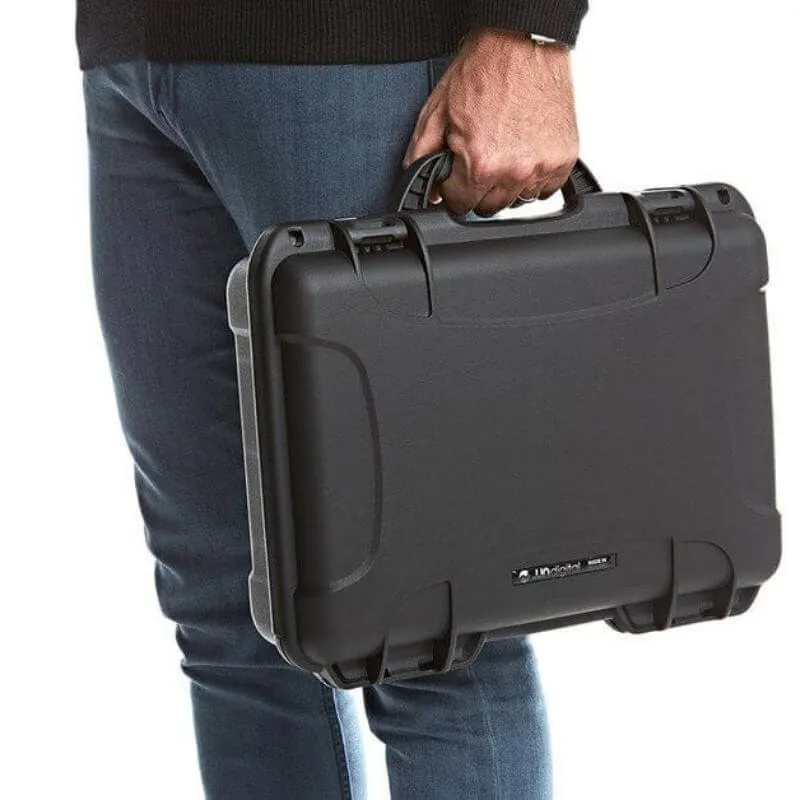

• 1 × mallette de transport compacte de standard militaire.

La mallette permet de protéger l’ensemble de l’équipement lors du transport, du stockage et des interventions terrain.

Points forts du JJN Digital HSA-Q1

• Analyseur de spectre RF professionnel portable

• Spécialement conçu pour les applications TSCM

• Plage de fréquences de 1 MHz à 13,44 GHz

• Balayage complet en seulement 0,5 seconde

• Balayage encore plus rapide sur les plages réduites

• Plage d’analyse réglable jusqu’à seulement 25 MHz

• Fonction Zoom

• Détection rapide des transmissions numériques courtes

• Fonction Waterfall / Spectrogramme

• Mode Persistence

• Fonction Tune & Listen

• Démodulation AM

• Démodulation NFM

• Démodulation WFM

• Haut-parleur intégré

• Utilisation possible avec écouteurs

• Sensibilité RF réglable sur 5 niveaux

• Sensibilité jusqu’à environ -80 dBm en balayage

• Sensibilité jusqu’à environ -100 dBm en syntonisation directe

• Fonction Background pour mémoriser l’environnement RF

• Comparaison avec les précédents balayages

• Mise en évidence des nouvelles transmissions

• Enregistrement des données sur clé USB

• Horodatage des données

• Écran TFT couleur 6 pouces

• Écran lisible en extérieur

• Antenne Multi-Element fournie

• Antenne télescopique fournie

• Batterie Lithium-Polymère rechargeable

• Autonomie jusqu’à environ 4 heures

• Possibilité de fonctionnement continu sur secteur

• Béquille rétractable pour utilisation sur bureau

• Poids d’environ 1,3 kg

• Boîtier robuste en aluminium usiné

• Mallette de transport professionnelle fournie

• Conçu et fabriqué au Royaume-Uni

HSA-Q1 : un analyseur de spectre conçu pour la contre-surveillance professionnelle

Le JJN Digital HSA-Q1 constitue une solution particulièrement complète pour les professionnels recherchant un véritable analyseur de spectre RF capable d’être utilisé directement sur le terrain.

Sa couverture exceptionnelle de 1 MHz à 13,44 GHz, associée à un balayage complet réalisé en seulement 0,5 seconde, permet d’analyser rapidement un environnement radio très étendu et d’augmenter les chances de détecter les transmissions modernes de courte durée.

Les fonctions avancées telles que le Waterfall, le mode Persistence, le Tune & Listen, la mémorisation Background et l’enregistrement USB permettent ensuite d’aller beaucoup plus loin qu’une simple détection de présence RF.

Compact, autonome et transportable, le HSA-Q1 combine ainsi la rapidité d’un outil de détection avec les capacités d’analyse d’un véritable analyseur de spectre professionnel, ce qui en fait une solution particulièrement adaptée aux inspections TSCM, à la contre-surveillance électronique et à l’analyse approfondie de l’environnement radio.
