Description du produit « JJN Digital WAM-X10+ – Détecteur RF multibande professionnel 0–14 GHz, 5G, Wi-Fi et Bluetooth »
Le JJN Digital WAM-X10+ Wireless Activity Monitor est un détecteur de radiofréquences professionnel portable conçu pour la détection, l’analyse et l’enregistrement de transmissions sans fil dans le cadre d’opérations de contre-surveillance électronique et d’inspections TSCM.
Compact et entièrement autonome, il réunit dans un seul appareil plusieurs technologies de détection permettant de surveiller une très large partie de l’environnement radio : 2G, 3G, 4G, 5G, Wi-Fi, Bluetooth, transmissions 2,4 GHz, 5 GHz et 6 GHz ainsi qu’une détection RF large bande jusqu’à 14 GHz.
Il peut notamment être utilisé pour rechercher des téléphones mobiles, smartphones, traceurs GPS/GSM, dispositifs d’écoute sans fil, caméras 3G/4G/5G, équipements Wi-Fi et Bluetooth, dispositifs vidéo sans fil ou systèmes fonctionnant selon un principe « Store & Forward ».
Grâce à son format portable, le WAM-X10+ constitue une solution particulièrement adaptée aux professionnels ayant besoin d'effectuer rapidement une analyse de l'environnement radio dans des bureaux, salles de réunion, véhicules ou autres zones sensibles.
Détection RF large bande de 0 à 14 GHz
Le WAM-X10+ possède un détecteur RF large bande couvrant une plage particulièrement étendue allant de 0 à 14 GHz.
Cette couverture permet de détecter de nombreux types d'émissions radio ne correspondant pas nécessairement aux bandes cellulaires ou Wi-Fi traditionnelles.
Le système large bande constitue ainsi une couche supplémentaire de détection permettant d'identifier une activité RF inhabituelle dans l'environnement inspecté.
Lorsque la fréquence du signal peut être mesurée, le compteur de fréquence intégré fonctionne jusqu'à 6 GHz, apportant une information supplémentaire permettant à l'opérateur de mieux caractériser l'émission détectée.
Détection mondiale des réseaux 2G, 3G, 4G et 5G
Le WAM-X10+ dispose de bandes spécialement dédiées à la surveillance des réseaux cellulaires.
Il permet de détecter les transmissions utilisant les technologies :
- 2G / GSM ;
- 3G ;
- 4G / LTE ;
- 5G.
L'appareil a été conçu pour une utilisation internationale.
L'utilisateur sélectionne simplement la région géographique dans laquelle il se trouve afin que le WAM-X10+ surveille les bandes cellulaires correspondantes.
Cette couverture mondiale permet de conserver le même appareil lors d'interventions dans différents pays.
Recherche de téléphones mobiles et smartphones
La capacité de surveillance des réseaux cellulaires permet notamment d'identifier la présence d'activité provenant de téléphones mobiles dans une zone déterminée.
Cette fonction peut être utilisée dans différents environnements où l'utilisation d'équipements radio nécessite une surveillance particulière :
- salles de réunion confidentielles ;
- bureaux sensibles ;
- centres d'examen ;
- zones réglementées ;
- environnements industriels ;
- véhicules ;
- locaux nécessitant un contrôle des émissions RF.
Les transmissions détectées peuvent être enregistrées afin d'analyser leur fréquence d'apparition et leur durée.
Détection des traceurs GPS/GSM
Les traceurs de véhicules modernes communiquent généralement avec un serveur distant à travers un réseau cellulaire.
Cependant, ils ne transmettent pas nécessairement de manière continue.
Un traceur peut rester silencieux pendant plusieurs minutes puis envoyer pendant seulement quelques secondes :
- sa position GPS ;
- son état ;
- sa vitesse ;
- ou d'autres informations télématiques.
Ces transmissions très courtes peuvent être difficiles à détecter lors d'une simple inspection RF instantanée.
Le WAM-X10+ dispose d'une fonction de journalisation permettant d'enregistrer automatiquement ces événements, même lorsqu'ils sont très brefs.
L'apparition régulière de courtes transmissions sur une même bande peut ainsi aider l'opérateur à identifier un comportement compatible avec celui d'un dispositif automatisé ou d'un traceur.
Détection Wi-Fi 2,4 GHz, 5 GHz et 6 GHz
En complément de la détection cellulaire et large bande, le WAM-X10+ possède des systèmes dédiés à la surveillance des principales bandes Wi-Fi.
Il couvre notamment :
- 2,4 GHz ;
- 5 GHz ;
- 6 GHz.
Cette dernière bande permet notamment de prendre en compte les nouvelles générations d'équipements Wi-Fi utilisant les fréquences 6 GHz.
Ces bandes sont aujourd'hui utilisées par une multitude d'appareils :
- caméras Wi-Fi ;
- équipements IoT ;
- routeurs et points d'accès ;
- smartphones ;
- dispositifs Bluetooth ;
- systèmes vidéo sans fil ;
- équipements de surveillance connectés ;
- dispositifs utilisant des transmissions intermittentes.
Détection Bluetooth
Le WAM-X10+ permet également d'identifier l'activité provenant d'équipements Bluetooth présents dans l'environnement.
Des algorithmes analysent les transmissions détectées afin d'aider l'opérateur à différencier différents types d'activité radio, notamment les signaux correspondant au Bluetooth, au Wi-Fi ou à d'autres transmissions utilisant les bandes surveillées.
Cette analyse facilite l'identification de l'origine probable d'un signal dans les environnements où de nombreux appareils sans fil fonctionnent simultanément.
Détection des dispositifs Store & Forward
Certains dispositifs de surveillance sont spécialement conçus pour réduire la durée pendant laquelle ils émettent un signal radio.
Ils peuvent enregistrer de l'audio, de la vidéo ou d'autres informations pendant plusieurs heures avant de transmettre les données accumulées au cours d'une communication très courte.
Cette technique dite Store & Forward réduit considérablement les possibilités de détection par un détecteur RF utilisé uniquement pendant quelques minutes.
Le WAM-X10+ permet de conserver un historique de l'activité radio et de visualiser les transmissions courtes et intermittentes.
Cette fonction augmente considérablement les possibilités de détecter ce type de comportement.
LiveScan : visualisation du signal en temps réel
Le système LiveScan permet de représenter graphiquement l'activité radio détectée.
Au lieu de disposer uniquement d'une indication de puissance, l'opérateur peut observer la forme temporelle du signal.
Cette représentation peut aider à différencier :
- une émission permanente ;
- une transmission intermittente ;
- des impulsions répétitives ;
- des rafales numériques ;
- une activité apparaissant à intervalles réguliers.
Cette fonction est particulièrement intéressante lors de la recherche de traceurs GPS ou d'autres équipements communiquant sous forme de courtes rafales.
Détection des transmissions numériques courtes
Les systèmes modernes utilisent fréquemment des transmissions numériques extrêmement rapides.
Une émission peut apparaître pendant seulement quelques fractions de seconde avant de disparaître.
Le WAM-X10+ est conçu pour détecter ces bursts numériques et les enregistrer dans son historique.
L'opérateur peut ainsi retrouver ultérieurement un événement qui aurait été pratiquement impossible à observer manuellement au moment précis de sa transmission.
Jusqu'à 4 000 événements mémorisés
Le WAM-X10+ peut enregistrer jusqu'à 4 000 événements RF.
Pour chaque transmission détectée, l'appareil peut mémoriser différentes informations telles que :
- la date ;
- l'heure ;
- la durée de l'émission ;
- la bande concernée ;
- la puissance du signal.
Cette journalisation transforme le WAM-X10+ en véritable système de surveillance de l'activité radio.
Il est ainsi possible de laisser l'appareil observer un environnement pendant une période donnée, puis d'analyser les événements enregistrés.

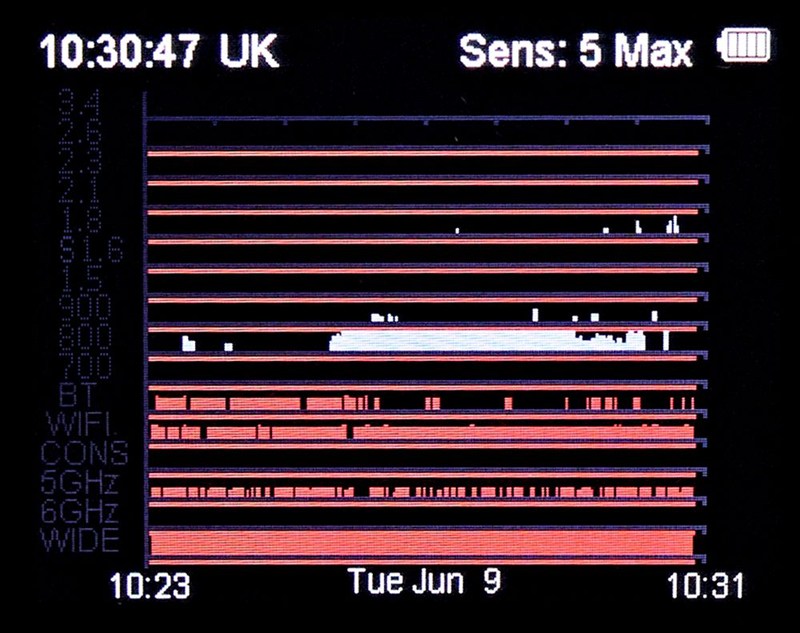

Analyse graphique de l'historique
Les événements enregistrés peuvent être consultés directement sous forme de liste ou représentés graphiquement.
Cette visualisation permet notamment de mettre en évidence les transmissions répétitives.
Par exemple, une série d'impulsions espacées régulièrement peut révéler la présence d'un équipement communiquant automatiquement à intervalles fixes.
L'analyse graphique facilite donc la recherche de comportements qui seraient beaucoup plus difficiles à identifier en observant uniquement les signaux en temps réel.

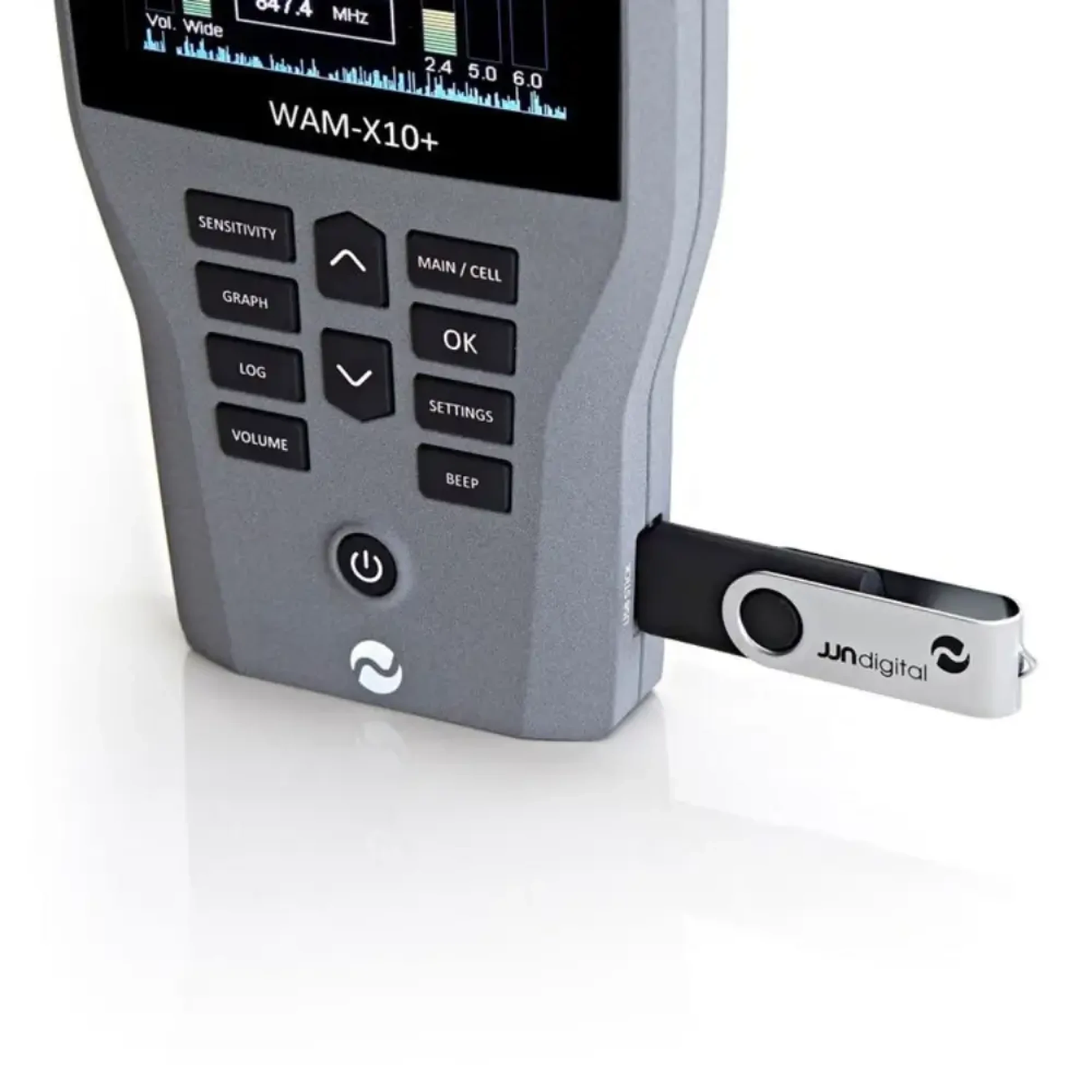

Export des événements sur clé USB
L'intégralité du journal d'événements peut être transférée vers une clé USB.
Les informations peuvent ensuite être consultées et triées depuis un ordinateur.
Cette possibilité est particulièrement intéressante dans un contexte professionnel pour :
- archiver une inspection ;
- comparer plusieurs périodes de surveillance ;
- intégrer les résultats à un rapport TSCM ;
- conserver une trace des transmissions détectées ;
- effectuer une analyse complémentaire après l'intervention.
Portée de détection pouvant atteindre 50 mètres
Le WAM-X10+ bénéficie d'une électronique RF haute sensibilité.
Selon la puissance du signal recherché et les conditions électromagnétiques de l'environnement, JJN Digital annonce une détection pouvant atteindre environ 50 mètres.
La distance réellement obtenue dépend naturellement de nombreux facteurs :
- puissance de l'émetteur ;
- fréquence utilisée ;
- obstacles ;
- structure du bâtiment ;
- orientation des antennes ;
- niveau de bruit radio environnant.

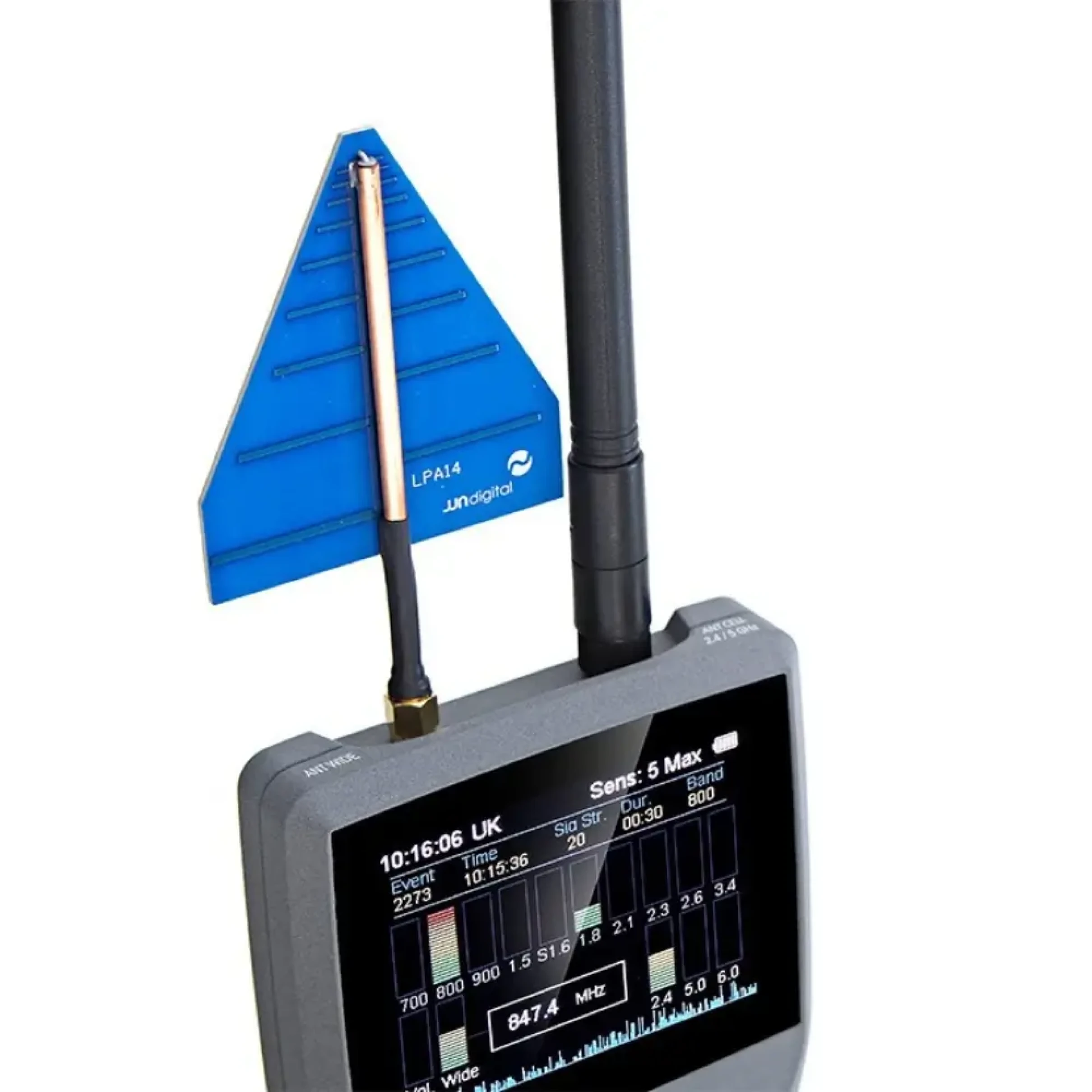

Les antennes articulées fournies peuvent être ajustées afin d'optimiser leur position pendant les recherches.
Localisation d'une source RF
Détecter une émission ne constitue que la première étape d'une inspection.
Il faut ensuite déterminer son emplacement.

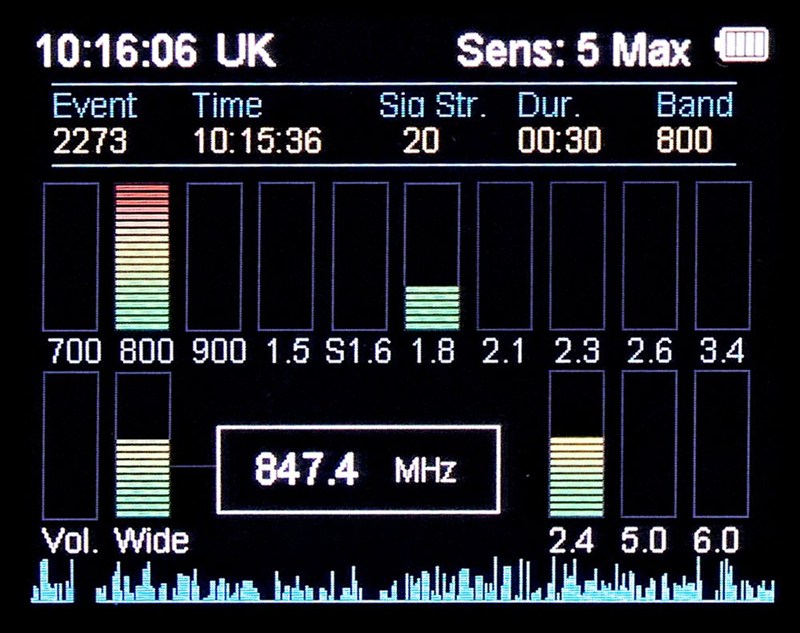

Chaque bande du WAM-X10+ dispose d'un indicateur de puissance composé de 20 niveaux.
L'opérateur peut se déplacer progressivement dans la zone inspectée et observer l'évolution de la puissance du signal.
Lorsque le niveau augmente, cela indique généralement que l'opérateur se rapproche de la source de l'émission.
Cette méthode permet de réduire progressivement la zone de recherche jusqu'à localiser plus précisément le dispositif concerné.
Indication sonore de la puissance du signal
Le WAM-X10+ dispose également d'un mode sonore.
Un signal acoustique permet de suivre l'évolution de la puissance RF sans devoir regarder constamment l'écran.
L'opérateur peut ainsi se concentrer sur la zone qu'il inspecte tout en utilisant le son comme indication de proximité.
Cette fonction est particulièrement pratique lors de la localisation physique d'un émetteur.
Mode vibration silencieux
Certaines interventions nécessitent davantage de discrétion.
Le WAM-X10+ peut alors fonctionner avec un mode vibration silencieux.
L'opérateur reçoit ainsi une indication de détection sans générer d'alerte sonore.
Ce mode peut être particulièrement intéressant dans les environnements sensibles ou lors d'inspections nécessitant une utilisation discrète du matériel.
Détection des téléphones satellites en bande L
Le WAM-X10+ ne se limite pas aux réseaux cellulaires terrestres.
Il permet également de détecter certaines transmissions provenant de téléphones satellites utilisant la bande L autour de 1,6 GHz.
Cette couverture supplémentaire étend les capacités de surveillance RF dans les environnements nécessitant un niveau de contrôle particulièrement élevé.

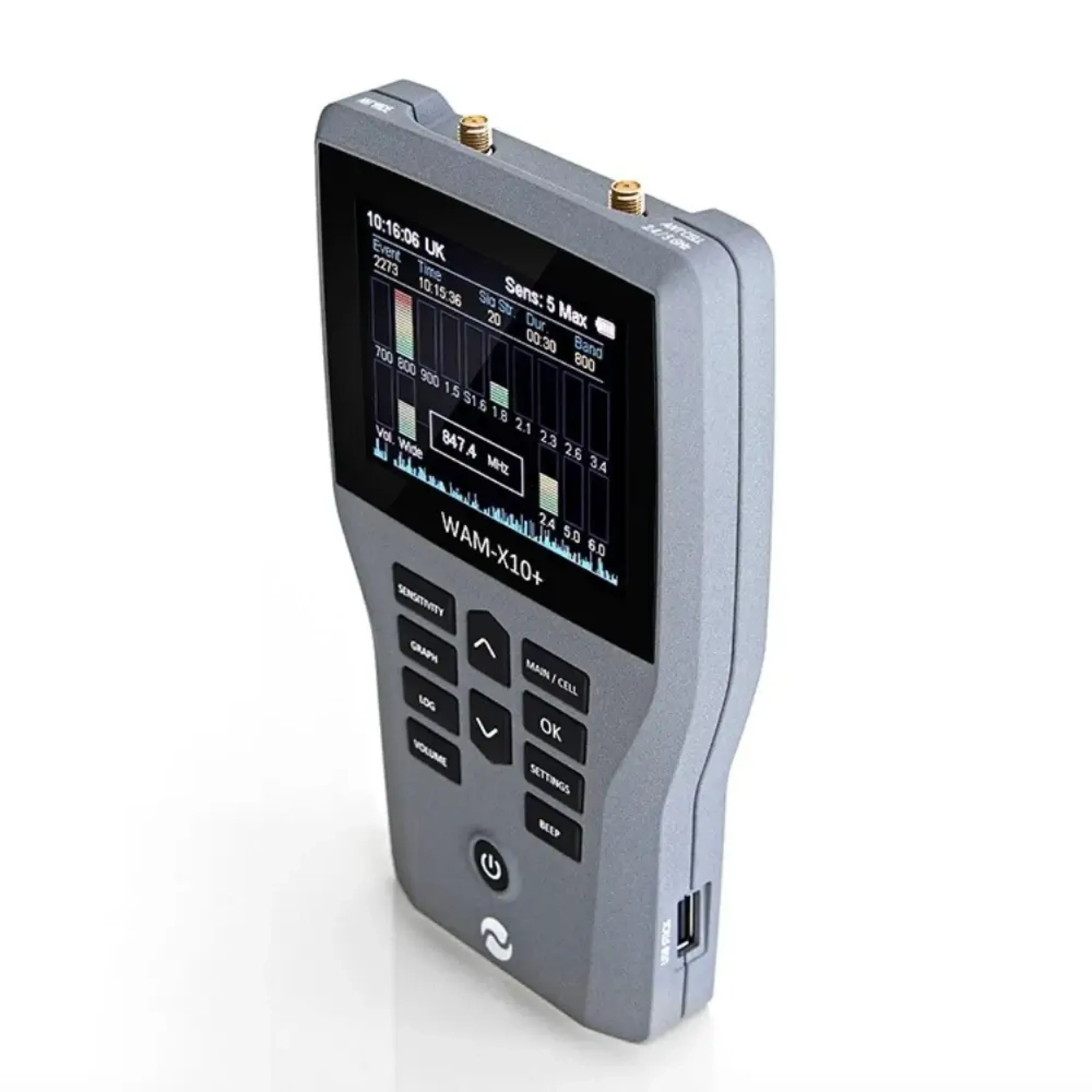

Écran couleur TFT 3,5 pouces
Toutes les informations principales sont affichées sur un écran couleur TFT de 3,5 pouces.
L'interface permet notamment de consulter :
- l'activité radio en temps réel ;
- les bandes détectées ;
- la puissance des signaux ;
- les graphiques LiveScan ;
- l'historique des événements ;
- les différents paramètres de l'appareil.
Le système de menus a été conçu pour permettre une utilisation rapide sur le terrain.
Format portable pour les interventions terrain
Le WAM-X10+ est avant tout conçu comme un appareil portable.
Son format compact permet une utilisation directement à la main pendant les inspections.
Il peut facilement être transporté entre plusieurs sites et utilisé dans différents environnements :
- bureaux ;
- salles de réunion ;
- hôtels ;
- véhicules ;
- locaux professionnels ;
- salles de conférence ;
- installations sensibles.
Cette mobilité constitue l'une des principales différences avec des systèmes d'analyse RF plus lourds nécessitant une installation fixe.
Batterie Lithium-Polymère intégrée
Le WAM-X10+ est équipé d'une batterie Lithium-Polymère rechargeable intégrée.
Il peut ainsi fonctionner de manière autonome pendant les inspections, sans nécessiter de connexion permanente à une alimentation secteur.
Un chargeur international est fourni afin de permettre son utilisation lors de déplacements professionnels dans différents pays.
Boîtier professionnel en aluminium usiné
Le WAM-X10+ est intégré dans un boîtier en aluminium usiné de qualité aéronautique.
Cette construction apporte une excellente rigidité tout en protégeant l'électronique interne lors des déplacements et des interventions terrain.
Le système est conçu et fabriqué au Royaume-Uni par JJN Digital / JJN Electronics, spécialiste des équipements professionnels de détection et de contre-surveillance.

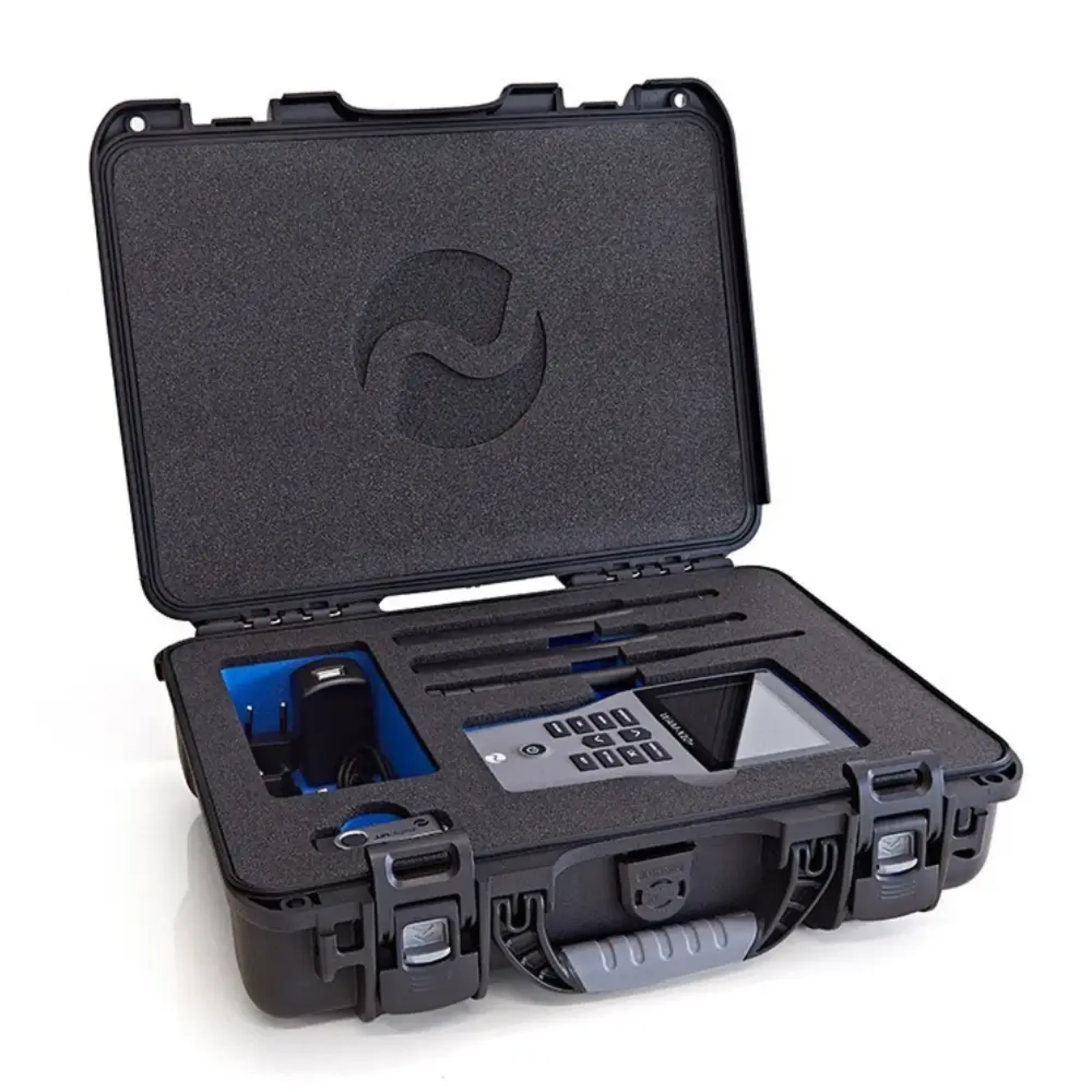

Mallette de transport professionnelle
L'ensemble du système est fourni dans une mallette de transport renforcée de standard militaire.
Elle permet de protéger l'appareil et ses accessoires pendant :
- les déplacements ;
- le transport aérien ;
- le stockage ;
- les interventions terrain.
Le WAM-X10+ peut ainsi être conservé sous la forme d'un kit professionnel prêt à intervenir.
Applications du WAM-X10+
Le WAM-X10+ peut être utilisé dans de nombreuses situations nécessitant une surveillance de l'environnement radio.
Il est notamment adapté pour :
- inspections TSCM ;
- contre-surveillance électronique ;
- recherche de micros espions RF ;
- recherche de traceurs GPS/GSM ;
- détection de caméras sans fil ;
- recherche de transmissions cellulaires ;
- détection de téléphones mobiles ;
- surveillance Wi-Fi et Bluetooth ;
- recherche de dispositifs Store & Forward ;
- inspection de véhicules ;
- inspection de bureaux ;
- contrôle de salles de réunion ;
- surveillance RF temporaire d'une zone sensible.
Complément d'un équipement TSCM complet
Le WAM-X10+ constitue un excellent outil de recherche des équipements transmettant des informations par radiofréquence.
Dans le cadre d'une inspection TSCM complète, il peut être associé à d'autres technologies telles que :
- détecteur de jonctions non linéaires NLJD ;
- détecteur optique de caméras ;
- analyseur de spectre ;
- inspection thermique ;
- inspection physique approfondie.
Le détecteur RF recherche principalement les équipements actifs ou ceux qui émettent ponctuellement.
Un NLJD peut ensuite être utilisé pour rechercher des composants électroniques même lorsque ceux-ci sont totalement éteints.
Cette combinaison permet d'améliorer considérablement la couverture d'une inspection.
Points forts du JJN Digital WAM-X10+
- Détecteur RF professionnel portable
- Conçu pour les inspections TSCM et la contre-surveillance
- Couverture RF large bande de 0 à 14 GHz
- Compteur de fréquence jusqu'à 6 GHz
- Détection 2G / 3G / 4G / 5G
- Couverture cellulaire internationale
- Détection Wi-Fi 2,4 GHz
- Détection Wi-Fi 5 GHz
- Détection de la bande 6 GHz
- Détection Bluetooth
- Détection de téléphones mobiles et smartphones
- Détection de traceurs GPS/GSM
- Détection de dispositifs d'écoute GSM
- Détection de caméras cellulaires 3G/4G/5G
- Détection de systèmes vidéo sans fil
- Détection de dispositifs Store & Forward
- Détection des transmissions numériques courtes
- Détection de téléphones satellites en bande L
- Visualisation graphique LiveScan
- Indicateur de puissance sur 20 niveaux
- Jusqu'à 4 000 événements enregistrés
- Enregistrement de la date, de l'heure, de la durée, de la bande et de la puissance
- Consultation de l'historique sous forme de liste ou de graphique
- Export des données sur clé USB
- Portée pouvant atteindre environ 50 mètres selon les conditions
- Écran couleur TFT 3,5 pouces
- Alerte sonore
- Mode vibration silencieux
- Antennes articulées réglables
- Batterie Lithium-Polymère intégrée
- Boîtier en aluminium usiné
- Mallette de transport renforcée
- Conception et fabrication britannique
WAM-X10+ : une solution portable complète pour l'analyse RF professionnelle
Le JJN Digital WAM-X10+ va bien au-delà d'un simple détecteur RF instantané.
Sa capacité à surveiller simultanément différentes bandes cellulaires et sans fil, associée à la détection large bande jusqu'à 14 GHz et à l'enregistrement automatique des événements, permet d'obtenir une vision beaucoup plus complète de l'activité radio présente dans un environnement.
La possibilité de conserver jusqu'à 4 000 événements permet également de détecter des appareils qui ne transmettent que pendant quelques secondes et qui pourraient facilement échapper à une inspection conventionnelle.
Compact, autonome et conçu pour les interventions terrain, le WAM-X10+ représente une solution particulièrement complète pour les professionnels de la sécurité, de la contre-surveillance électronique et des inspections TSCM recherchant un détecteur RF multibande portable et performant.
