Description du produit « WAM-X25+ – Détecteur RF multibande professionnel »

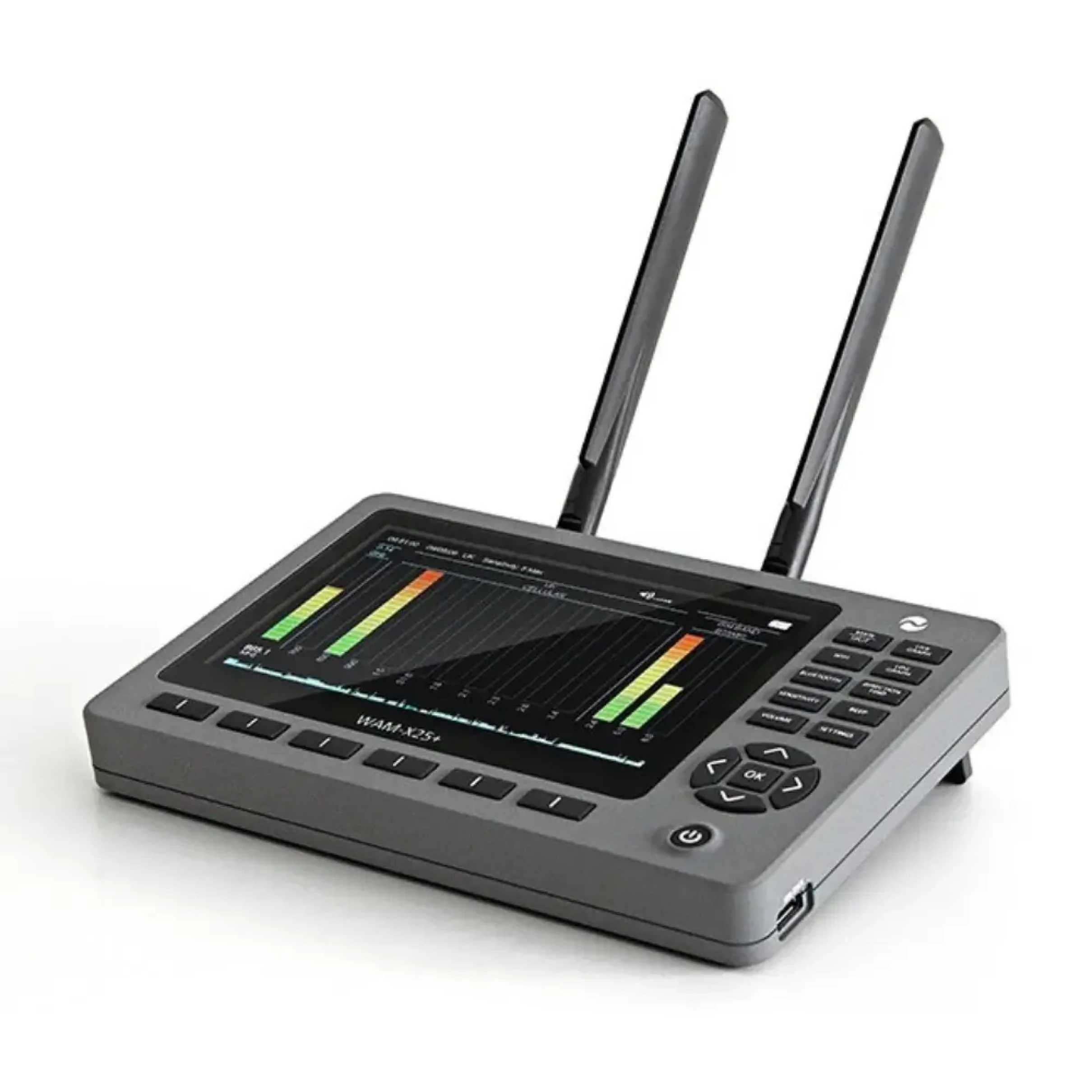

WAM-X25+ – Détecteur RF multibande professionnel et analyseur d’activité sans fil

Le WAM-X25+ de JJN Digital est un système professionnel de détection, de surveillance et d’analyse de l’activité radiofréquence conçu pour les opérations de contre-surveillance électronique et TSCM (Technical Surveillance Counter-Measures).

Compact et transportable, son format tablette permet une utilisation aussi bien à la main que depuis un poste fixe. Il réunit dans un même appareil plusieurs technologies de détection afin d’identifier la présence d’émissions provenant de téléphones mobiles, traceurs GPS/GSM, dispositifs Wi-Fi, équipements Bluetooth et BLE, balises de localisation, émetteurs vidéo sans fil ou autres appareils communiquant par radiofréquence.

Grâce à sa couverture étendue, son écran couleur 7 pouces, son système d’enregistrement des événements et ses fonctions avancées d’analyse et de localisation, le WAM-X25+ constitue une solution particulièrement complète pour les professionnels recherchant un équipement capable de surveiller durablement l’environnement radio d'une zone sensible.

Détection RF large bande jusqu’à 14 GHz

Le WAM-X25+ intègre un détecteur RF large bande couvrant une plage allant jusqu’à 14 GHz.

Cette couverture permet de rechercher un très grand nombre de transmissions radio présentes dans l’environnement et complète les bandes spécialisées intégrées à l’appareil.

Lorsqu’un signal est détecté, le système permet notamment d’observer son niveau et son comportement dans le temps. La fonction graphique LiveScan facilite la visualisation de l’activité radio en direct et permet de distinguer plus facilement une émission continue d’une transmission intermittente ou pulsée.

Cette fonctionnalité est particulièrement intéressante lors de la recherche de dispositifs qui ne transmettent que pendant quelques secondes ou à intervalles réguliers.

Un traceur GPS/GSM peut, par exemple, rester silencieux pendant une longue période puis transmettre brièvement ses données de position. Un détecteur classique utilisé uniquement pendant quelques secondes pourrait ne rien détecter, tandis que le WAM-X25+ peut surveiller et enregistrer l'activité radio sur une période beaucoup plus longue.

Détection des réseaux cellulaires 2G, 3G, 4G et 5G

Le WAM-X25+ dispose de bandes dédiées à la surveillance des communications cellulaires.

Il prend en charge les technologies :

• 2G / GSM

• 3G

• 4G / LTE

• 5G

• communications cellulaires utilisées par certains traceurs GPS

• dispositifs GSM de transmission audio ou de données

L'appareil dispose d'une couverture internationale configurable selon la région dans laquelle il est utilisé.

Il peut ainsi être employé lors d'inspections TSCM dans différents pays tout en prenant en compte les principales bandes cellulaires utilisées localement.

Cette surveillance peut notamment servir à détecter une activité cellulaire inhabituelle dans une salle de réunion, un bureau, un véhicule, une zone sécurisée ou tout autre environnement dans lequel certaines transmissions radio sont susceptibles de nécessiter une investigation.

Détection des traceurs GPS et dispositifs à transmission intermittente

Les traceurs GPS modernes ne transmettent pas nécessairement en permanence.

Certains appareils enregistrent leur position puis activent ponctuellement leur modem GSM, LTE ou 5G afin de transmettre les informations vers un serveur distant.

Le WAM-X25+ est capable d'enregistrer les événements RF détectés afin de mettre en évidence ce type de comportement.

Une succession de transmissions courtes apparaissant à intervalles réguliers peut ainsi orienter l'opérateur vers la présence potentielle d'un équipement automatisé ou d'un dispositif de suivi.

L'analyse temporelle des transmissions apporte ainsi une information complémentaire à une simple mesure instantanée du niveau radio.

Wi-Fi 2,4 GHz, 5 GHz et 6 GHz

Le WAM-X25+ dispose de bandes spécifiquement destinées à la détection de transmissions Wi-Fi et autres signaux utilisant les bandes 2,4 GHz, 5 GHz et 6 GHz.

Ces fréquences sont aujourd'hui utilisées par un nombre considérable d'équipements :

• caméras IP Wi-Fi ;

• appareils IoT ;

• smartphones ;

• ordinateurs ;

• points d'accès ;

• routeurs ;

• dispositifs audio connectés ;

• équipements Bluetooth ;

• systèmes vidéo sans fil ;

• équipements « Store & Forward ».

Cette dernière catégorie est particulièrement importante lors d'une inspection de contre-surveillance.

Un dispositif Store & Forward peut enregistrer localement des informations pendant une longue période puis établir une connexion Wi-Fi pendant quelques secondes seulement afin de transmettre les données accumulées.

La surveillance prolongée du WAM-X25+ permet de rechercher ce type d'activité intermittente.

Analyseur de réseaux Wi-Fi intégré

En complément de la détection RF traditionnelle, le WAM-X25+ possède un véritable analyseur Wi-Fi indépendant pour les réseaux 2,4 GHz et 5 GHz.

L'appareil peut scanner les points d'accès et clients Wi-Fi visibles dans son environnement et présenter différentes informations permettant de mieux comprendre l'activité WLAN présente sur le site.

Selon les informations disponibles, l'analyse peut notamment afficher :

• date et heure de détection ;

• adresse MAC Wi-Fi ;

• fabricant de l'équipement lorsque celui-ci peut être identifié ;

• type d'équipement détecté ;

• point d'accès ou client ;

• nombre de paquets détectés ;

• SSID du réseau lorsqu'il est disponible ;

• bande Wi-Fi utilisée.

Cette fonction permet à l'opérateur de passer d'une simple détection d'énergie RF à une analyse beaucoup plus détaillée de l'environnement Wi-Fi.

Lors d'une inspection, elle facilite notamment le repérage d'un équipement Wi-Fi inconnu ou d'un appareil apparaissant soudainement dans une zone où il n'était pas attendu.

Analyseur Bluetooth et BLE

Le WAM-X25+ intègre également un analyseur dédié aux équipements Bluetooth et Bluetooth Low Energy (BLE).

Il permet de détecter et répertorier différents appareils actifs présents à proximité, tels que :

• smartphones ;

• tablettes ;

• écouteurs Bluetooth ;

• accessoires connectés ;

• bracelets et montres connectées ;

• balises BLE ;

• Apple AirTag ;

• autres systèmes utilisant la technologie Beacon.

Pour chaque événement détecté, l'appareil peut présenter différentes informations telles que la date et l'heure, l'adresse MAC lorsqu'elle est disponible, le fabricant éventuel, la puissance du signal en dBm et le nombre de paquets détectés.

Cette fonctionnalité est particulièrement utile dans les environnements modernes où de nombreux dispositifs de localisation et accessoires connectés utilisent des transmissions BLE de très courte durée.

Recherche directionnelle de la source d'un signal

Identifier un signal n'est que la première étape d'une inspection RF.

Il reste ensuite à déterminer d'où provient l'émission.

Le WAM-X25+ dispose pour cela d'un mode spécifique de recherche directionnelle utilisant l'antenne directionnelle fournie avec l'appareil.

L'opérateur peut effectuer une rotation progressive sur 360° pendant que le WAM-X25+ mesure la puissance du signal.

Les niveaux reçus sont ensuite représentés graphiquement afin d'indiquer la direction dans laquelle le signal semble être le plus puissant.

Cette fonction facilite considérablement la phase de localisation d'un émetteur dans une pièce, un bâtiment ou un environnement complexe.

L'opérateur peut ensuite se déplacer dans la direction indiquée et répéter la mesure afin de réduire progressivement la zone de recherche.

Jusqu'à 10 000 événements enregistrés

L'une des principales forces du WAM-X25+ réside dans sa capacité à effectuer une véritable surveillance de l'environnement radio dans le temps.

L'appareil peut mémoriser jusqu'à 10 000 événements RF.

Pour chaque événement, différentes informations sont enregistrées :

• date ;

• heure ;

• bande détectée ;

• durée de l'émission ;

• puissance du signal.

Cette mémoire permet d'effectuer une surveillance pendant plusieurs heures sans devoir observer l'écran en permanence.

L'historique peut ensuite être analysé afin de rechercher des comportements inhabituels, répétitifs ou périodiques.

Visualisation graphique de l'activité RF

Les événements peuvent être consultés sous forme de liste mais également sous forme graphique.

Cette représentation facilite l'identification de séquences récurrentes.

Une transmission apparaissant, par exemple, toutes les quelques minutes avec une durée similaire peut être beaucoup plus facilement identifiée sur un graphique que lors d'une inspection RF ponctuelle.

Le WAM-X25+ peut ainsi être utilisé comme véritable moniteur d'activité radio et non uniquement comme détecteur manuel.

Export des données sur clé USB

L'historique enregistré dans le WAM-X25+ peut être exporté vers une clé USB.

Les données peuvent ensuite être transférées vers un ordinateur pour archivage, analyse ou intégration à un rapport d'intervention.

Cette fonctionnalité est particulièrement intéressante pour les professionnels TSCM, services de sécurité et équipes techniques souhaitant conserver une trace des événements observés lors d'une inspection.

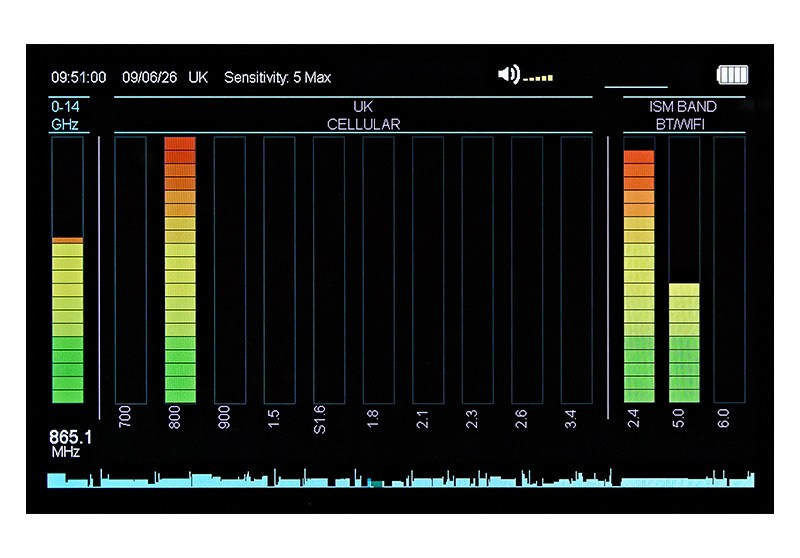

Écran TFT couleur 7 pouces

Toutes les informations sont présentées sur un écran TFT couleur haute résolution de 7 pouces.

La taille de l'écran permet d'afficher simultanément plusieurs informations et facilite la lecture des graphiques d'activité RF.

Chaque bande dispose également d'un indicateur de puissance composé de plusieurs niveaux permettant de suivre rapidement l'évolution de l'intensité du signal.

Lorsqu'un opérateur se rapproche d'un émetteur, l'augmentation progressive du niveau reçu peut ainsi contribuer à localiser physiquement le dispositif.

Alertes sonore et vibrante

Le WAM-X25+ peut avertir l'utilisateur de la détection d'une transmission sans nécessiter une observation permanente de l'écran.

Un mode sonore permet d'obtenir une indication acoustique en fonction de l'activité détectée.

Pour les environnements nécessitant davantage de discrétion, un mode vibration silencieux est également disponible.

L'opérateur peut ainsi poursuivre son inspection tout en conservant son attention sur l'environnement.

Détection des téléphones satellites en bande L

En plus des réseaux cellulaires traditionnels, le WAM-X25+ possède une bande dédiée à la détection de certaines transmissions utilisées par les téléphones satellites en bande L, autour de 1,6 GHz.

Cette capacité étend encore les possibilités de surveillance RF pour les environnements professionnels ou institutionnels particulièrement sensibles.

Une solution destinée aux inspections TSCM professionnelles

Le WAM-X25+ est principalement destiné aux professionnels ayant besoin d'une vision étendue de l'environnement radio.

Il peut notamment être utilisé dans le cadre de :

• audits de contre-surveillance électronique ;

• inspections TSCM ;

• inspection de bureaux et salles de réunion ;

• recherche de traceurs dans les véhicules ;

• surveillance RF de zones sensibles ;

• recherche d'émetteurs radio inconnus ;

• identification d'activités cellulaires ;

• recherche d'équipements Wi-Fi ou Bluetooth inhabituels ;

• analyse de transmissions intermittentes ;

• contrôle des communications radio dans certains environnements réglementés.

Il constitue également un excellent complément à d'autres instruments spécialisés tels qu'un analyseur de spectre, un détecteur de jonctions non linéaires NLJD ou un détecteur optique de caméras.

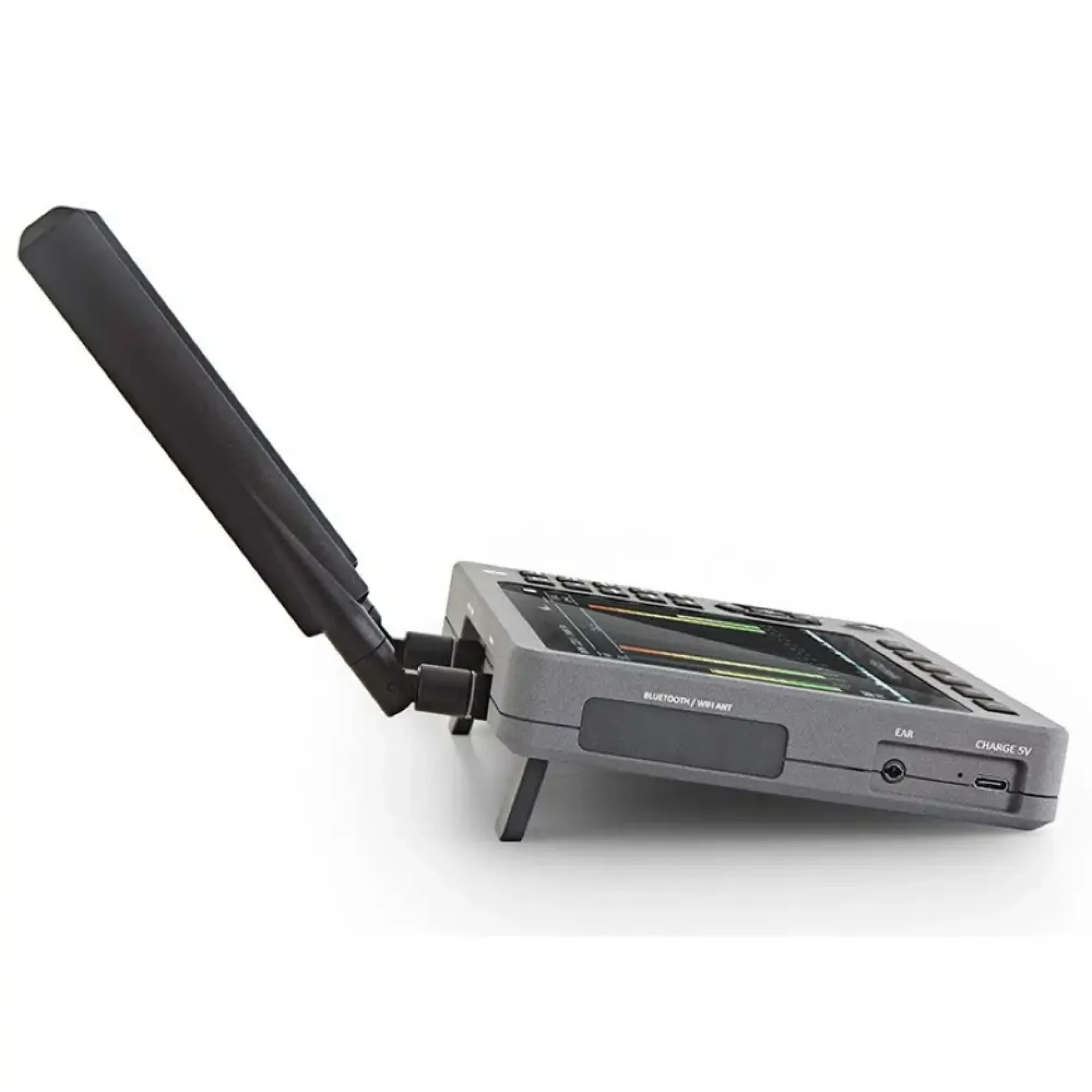

Construction professionnelle en aluminium usiné

Le WAM-X25+ est conçu et fabriqué au Royaume-Uni par JJN Digital / JJN Electronics, fabricant spécialisé dans les équipements professionnels de détection et de contre-surveillance.

Le boîtier est réalisé en aluminium usiné de qualité aéronautique, procurant à l'équipement une excellente rigidité et une protection adaptée à une utilisation professionnelle régulière.

Malgré ses fonctions avancées, l'ensemble conserve un format compact proche de celui d'une tablette, facilitant son transport et son utilisation sur le terrain.

Batterie rechargeable intégrée

Le WAM-X25+ fonctionne grâce à une batterie Lithium-Polymère intégrée.

Il peut ainsi être utilisé indépendamment du secteur lors d'inspections de bâtiments, véhicules ou zones isolées.

La recharge s'effectue par USB-C avec le chargeur international fourni.

Un système complet prêt pour les interventions

Le WAM-X25+ est livré sous la forme d'un ensemble professionnel complet comprenant les principaux accessoires nécessaires à son utilisation et à son transport.

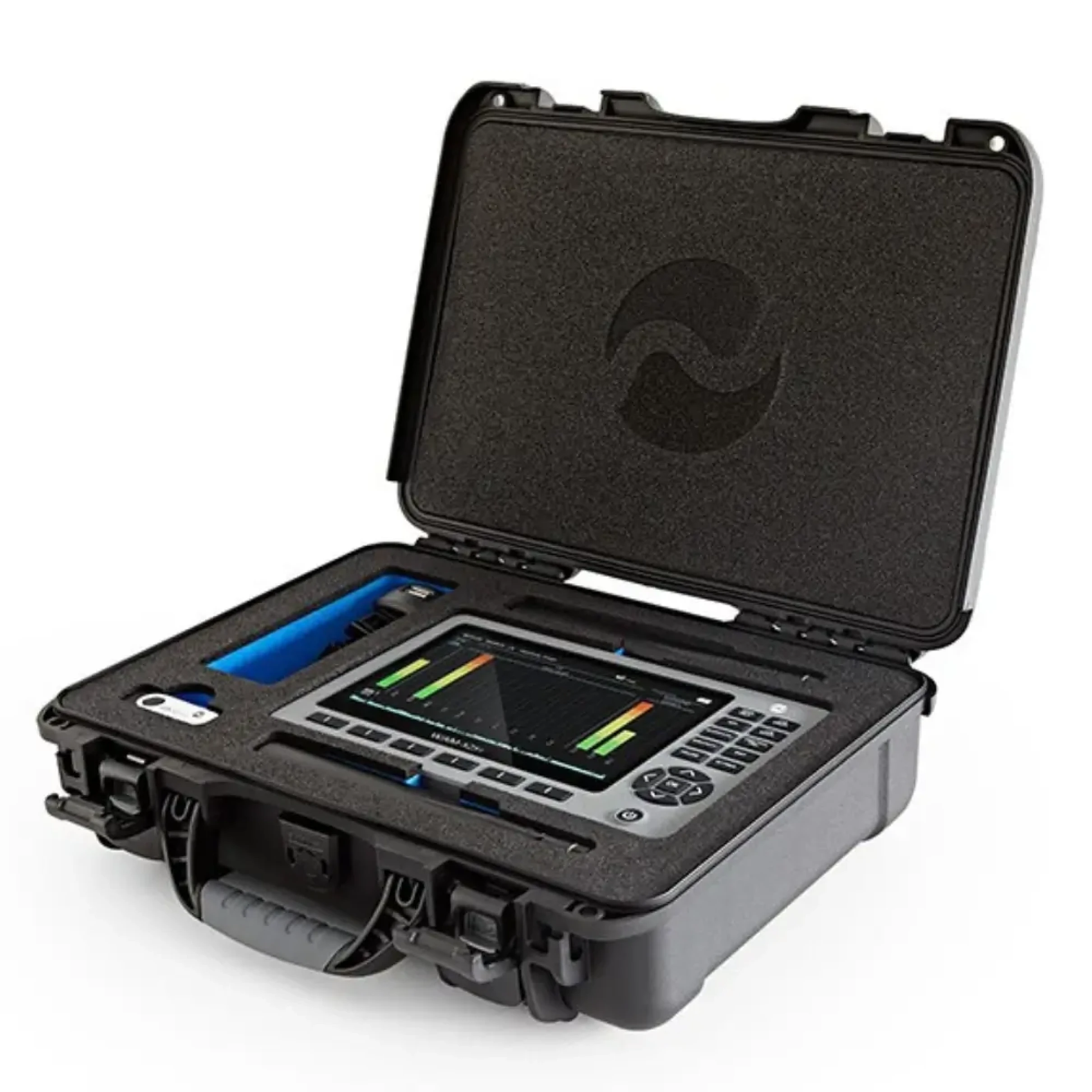

Contenu du coffret

• 1 × WAM-X25+ Wireless Activity Monitor

• 2 × antennes articulées réglables

• 1 × antenne basse fréquence 0 à 800 MHz

• 1 × antenne directionnelle LPA-14-SMA

• 1 × chargeur USB-C 5 V compatible 110–240 V

• adaptateurs secteur internationaux

• écouteurs

• clé USB

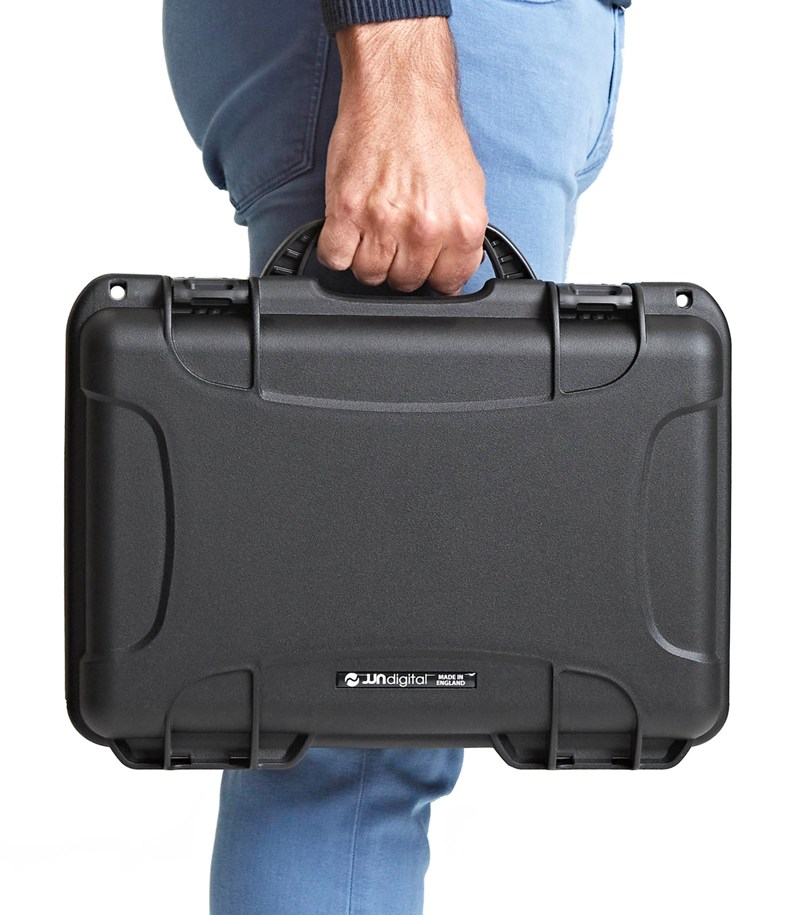

• mallette de transport haute protection de type militaire

La mallette protège l'ensemble du système pendant le transport et permet de conserver les différentes antennes et accessoires dans un même équipement.

Points forts du WAM-X25+

• Détecteur RF professionnel destiné aux applications TSCM

• Détection large bande jusqu'à 14 GHz

• Détection des réseaux cellulaires 2G / 3G / 4G / 5G

• Couverture cellulaire internationale configurable

• Détection Wi-Fi 2,4 GHz / 5 GHz / 6 GHz

• Analyseur Wi-Fi 2,4 GHz et 5 GHz

• Analyseur Bluetooth et BLE

• Détection de balises Bluetooth telles que les AirTags

• Détection de traceurs GPS utilisant une transmission cellulaire

• Détection de transmissions courtes et intermittentes

• Détection des téléphones satellites en bande L

• Mode de recherche directionnelle 360°

• Antenne directionnelle fournie

• Analyse graphique LiveScan

• Écran TFT couleur 7 pouces

• Historique jusqu'à 10 000 événements

• Enregistrement de la date, de l'heure, de la durée, de la bande et du niveau de signal

• Consultation graphique ou sous forme de liste

• Export des événements sur clé USB

• Alertes sonores

• Mode vibration silencieux

• Batterie rechargeable intégrée

• Boîtier en aluminium usiné

• Fabrication britannique

• Mallette professionnelle haute protection fournie

WAM-X25+ : bien plus qu'un simple détecteur RF

Contrairement à un détecteur RF classique destiné principalement à signaler la présence instantanée d'une émission, le JJN Digital WAM-X25+ permet d'observer, d'enregistrer et d'analyser l'activité radio d'un environnement.

La combinaison de la détection large bande, de la surveillance des réseaux cellulaires, de l'analyse Wi-Fi et Bluetooth, de l'historique de 10 000 événements et de la localisation directionnelle permet d'obtenir une vision beaucoup plus détaillée de l'environnement électromagnétique.

Il devient ainsi possible d'identifier non seulement les transmissions permanentes, mais également les appareils ne communiquant que quelques secondes à intervalles réguliers.

Pour les professionnels de la contre-surveillance, de la sécurité électronique ou des audits TSCM recherchant un appareil autonome capable de centraliser plusieurs fonctions de détection dans un seul équipement transportable, le WAM-X25+ représente l'une des solutions les plus complètes de la gamme JJN Digital.
