Description du produit « HackRF Pro + PortaPack H4M Pro – Pack 5 antennes »

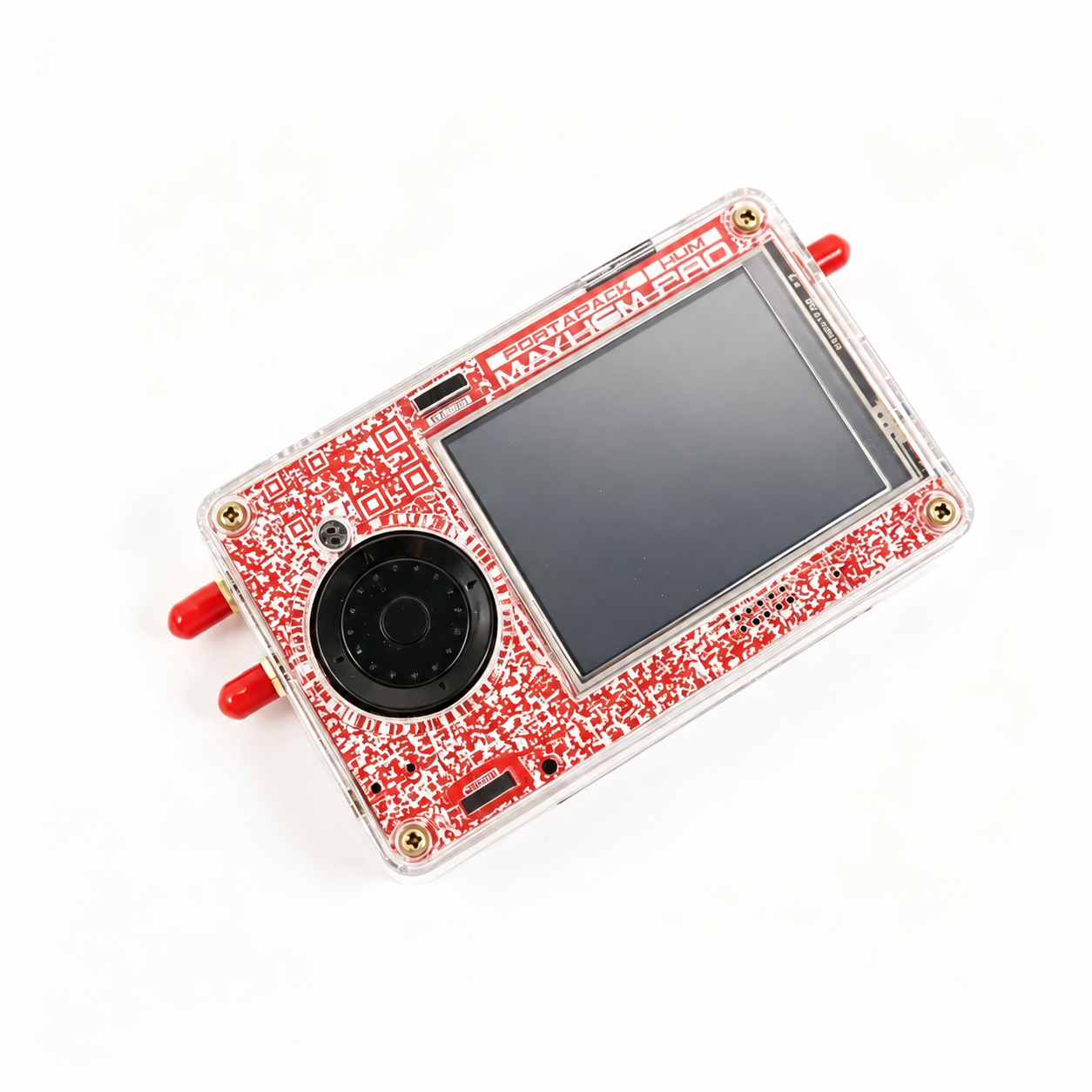

HackRF Pro + PortaPack H4M Pro : un SDR portable de 100 kHz à 6 GHz
Le HackRF Pro avec PortaPack H4M Pro réunit une plateforme radio définie par logiciel et une interface de commande portable. Il permet d’observer des signaux, d’explorer différentes bandes de fréquences et de mener des expériences radio sur un même équipement. Ce pack est accompagné de cinq antennes SMA pour adapter vos essais à plusieurs familles de bandes.
La génération Pro fait évoluer la partie radio et le confort d’utilisation : couverture dès 100 kHz, TCXO intégré, architecture FPGA, mémoire Flash accrue et connexion USB-C. Le PortaPack ajoute un écran tactile couleur, des commandes physiques, l’audio intégré et un logement pour accu 18650 remplaçable. Pour le fonctionnement portable, cet accu compatible est à prévoir séparément.
Quelles améliorations par rapport aux générations précédentes ?
Une couverture étendue vers les basses fréquences
Le HackRF Pro couvre de 100 kHz à 6 GHz, contre 1 MHz à 6 GHz pour le HackRF One classique. Cette extension ouvre davantage de possibilités pour les expériences en basses fréquences et en ondes moyennes. Pour exploiter cette partie du spectre, il faut toutefois une antenne adaptée : le jeu de cinq antennes fourni privilégie les bandes radio plus élevées.
Une référence de fréquence plus stable et une architecture FPGA
L’horloge TCXO de 25 MHz, dont la stabilité annoncée est de 0,5 ppm, aide à limiter les dérives en fréquence liées à la température. La logique iCE40 UltraPlus remplace le CPLD des générations précédentes, tandis que la mémoire Flash passe de 8 à 32 Mbits. Ces évolutions donnent davantage de possibilités aux développements de firmware et au traitement numérique embarqué. Les fonctions réellement accessibles dépendent de la version logicielle utilisée.
Une partie radio et des protections renouvelées
La plateforme Pro adopte une chaîne radio renouvelée, un blindage interne et une protection renforcée du connecteur antenne. L’objectif est de rendre le comportement RF plus régulier et l’entrée plus robuste. Le réglage des gains reste essentiel, notamment à proximité d’émetteurs puissants : une protection supplémentaire ne supprime pas la possibilité de saturation.
Un PortaPack plus pratique pour les déplacements
Le PortaPack H4M Pro adopte un logement pour accu 18650 remplaçable. Vous pouvez ainsi changer d’accu entre deux sessions, plutôt que d’immobiliser systématiquement l’ensemble pour une recharge. Le positionnement du haut-parleur et de l’emplacement microSD a également été revu pour faciliter l’accès. L’autonomie dépend de l’accu choisi, de la luminosité, des applications et du mode radio.
| Élément | Générations précédentes | Pack Pro |
|---|---|---|
| Fréquence minimale | 1 MHz | 100 kHz |
| Logique programmable | CPLD | FPGA iCE40 UltraPlus |
| Mémoire Flash | 8 Mbits | 32 Mbits |
| Horloge | TCXO selon les variantes ou les accessoires | TCXO intégré 25 MHz / 0,5 ppm annoncé |
| USB | Micro-USB sur la conception classique ; USB-C sur certaines variantes | USB-C, USB 2.0 |
| Alimentation du PortaPack | Batterie LiPo sur les packs H4M précédents | Accu 18650 remplaçable sur H4M Pro, non fourni |
| Mode standard | Jusqu’à 20 Méch/s en I/Q 8 bits | Jusqu’à 20 Méch/s en I/Q 8 bits |
Comparaison avec l’architecture HackRF One classique et les anciens packs H4M. Certaines variantes précédentes disposent déjà d’un connecteur USB-C, d’un TCXO ou de protections supplémentaires.
Sur le terrain avec Mayhem ou sur ordinateur en USB-C

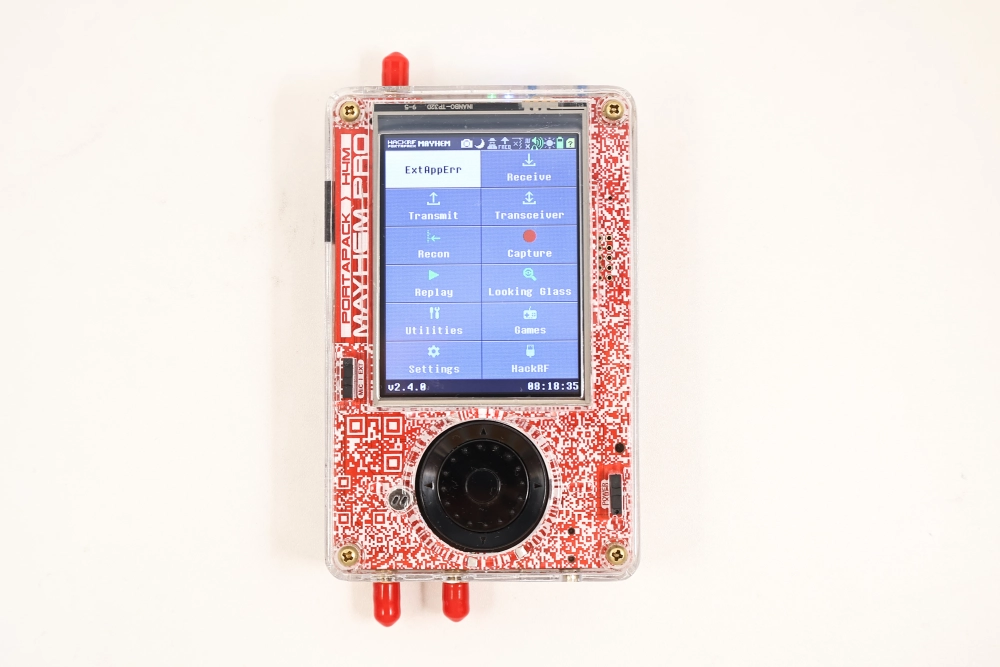

En mode autonome, le PortaPack H4M Pro donne accès aux applications compatibles de Mayhem depuis son écran tactile et sa molette. Vous pouvez réaliser des observations et des captures sans garder un ordinateur à proximité, avec un accu 18650 adapté et les ressources microSD nécessaires à vos applications.
En mode USB, le HackRF Pro devient un périphérique SDR pour un ordinateur équipé des pilotes et logiciels compatibles. Le débit standard atteint 20 millions d’échantillons par seconde en I/Q 8 bits. Cette valeur décrit le flux d’échantillons : elle ne signifie pas que l’appareil observe simultanément toute la plage de 100 kHz à 6 GHz, ni qu’une carte microSD peut enregistrer à ce débit.
Pour découvrir la gamme et comparer les configurations, consultez notre guide des packs HackRF et PortaPack ou la fiche du pack HackRF One R10C avec PortaPack H4M.
Cas d’usage : que faire avec ce SDR portable ?
Repérer une activité radio ou rechercher des parasites
Observer une bande, comparer un signal avant et après l’allumage d’un équipement et repérer une émission récurrente : le pack permet d’explorer l’environnement RF d’un atelier, d’un local technique ou d’une installation. Pour un diagnostic, il est utile de conserver la même antenne et les mêmes gains entre deux observations.
Étudier ses capteurs et équipements radio à 433 ou 868 MHz
Le HackRF Pro peut accompagner des essais sur vos capteurs, stations météo ou dispositifs de télémétrie. L’affichage spectral et la capture I/Q aident à examiner la fréquence, l’occupation de bande et le caractère intermittent d’une transmission. Le décodage dépend ensuite du protocole et des applications disponibles.
Expérimenter la réception radio et l’ADS-B
Avec les applications Mayhem et une antenne adaptée, vous pouvez explorer la radiodiffusion, différentes modulations et la réception ADS-B à 1090 MHz. La qualité de réception dépend de l’antenne, de son emplacement et de l’environnement. Les mises à jour du firmware permettent de suivre l’évolution des applications compatibles.
Former, développer et approfondir une analyse sur ordinateur
En formation ou au laboratoire, l’ensemble permet de passer d’une observation portable à une étude sur ordinateur. Les logiciels SDR compatibles donnent accès à des traitements, visualisations et chaînes de démodulation plus élaborés. Les essais en émission s’effectuent sur vos équipements et dans les conditions autorisées pour les fréquences utilisées.
Points forts et points faibles
| Points forts | Points faibles / limites à connaître |
|---|---|
| Couverture de 100 kHz à 6 GHz pour explorer de nombreuses bandes. | Le balayage d’une large plage reste successif : toute la plage n’est pas observée simultanément. |
| Mode portable avec écran tactile et commandes physiques. | Un accu 18650 compatible est nécessaire pour l’autonomie ; il n’est pas fourni. |
| TCXO intégré et plateforme radio renouvelée. | Le mode standard reste en I/Q 8 bits ; les mesures de puissance absolue demandent un matériel étalonné. |
| Cinq antennes SMA pour adapter la réception aux bandes courantes. | Une antenne adaptée reste nécessaire ; le pack ne fournit pas une couverture optimale de toutes les fréquences. |
| Connexion USB-C pour poursuivre une analyse sur ordinateur. | Émission et réception alternées uniquement : fonctionnement half-duplex. |
| Écosystème Mayhem et possibilités d’expérimentation évolutives. | Une prise en main technique et des ressources microSD compatibles sont nécessaires pour certaines fonctions. |
Caractéristiques techniques du HackRF Pro et du PortaPack H4M Pro
| Caractéristique | Détail |
|---|---|
| Plateforme radio | HackRF Pro r1.2.1 |
| Extension portable | PortaPack H4M Pro |
| Plage de fonctionnement | 100 kHz à 6 GHz |
| Mode émission / réception | Half-duplex, une seule direction à la fois |
| Débit standard sur USB | Jusqu’à 20 millions d’échantillons par seconde |
| Échantillons en mode standard | 8 bits I + 8 bits Q |
| Microcontrôleur | LPC4330 |
| Logique programmable | FPGA iCE40 UltraPlus |
| Mémoire Flash | 32 Mbits, composant W25Q32 |
| Circuit radio | MAX2831 |
| Convertisseur ADC / DAC | MAX5865 |
| Horloge de référence | TCXO intégré 25 MHz, stabilité annoncée 0,5 ppm |
| Interface USB | USB 2.0 avec connecteur USB-C |

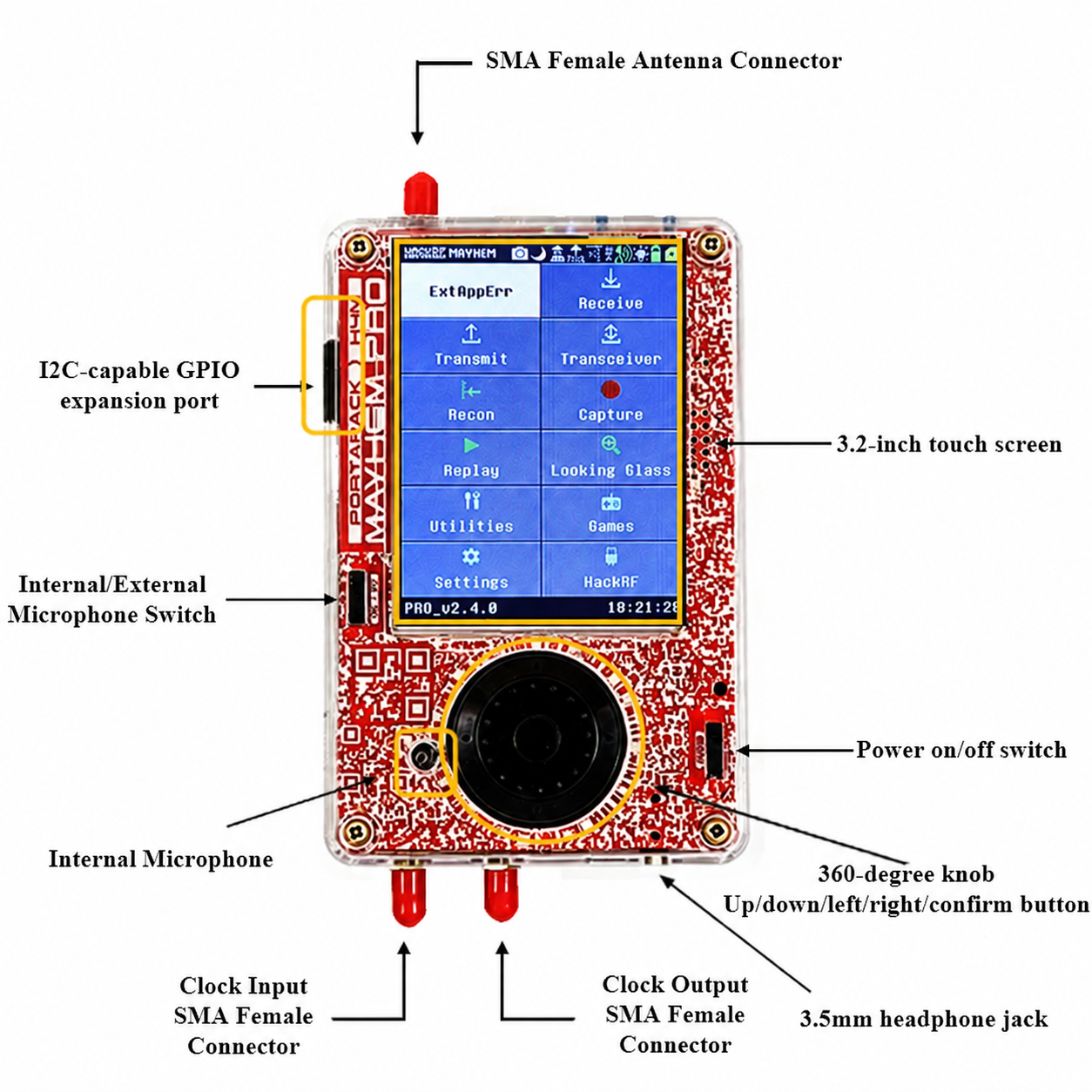

| Écran | Couleur tactile résistif, diagonale 3,2 pouces |
| Commandes | Écran tactile et encodeur rotatif avec navigation à cinq directions |
| Audio | Microphone intégré, haut-parleur intégré et sortie casque 3,5 mm |
| Stockage | Emplacement microSD, FAT32 ou exFAT |

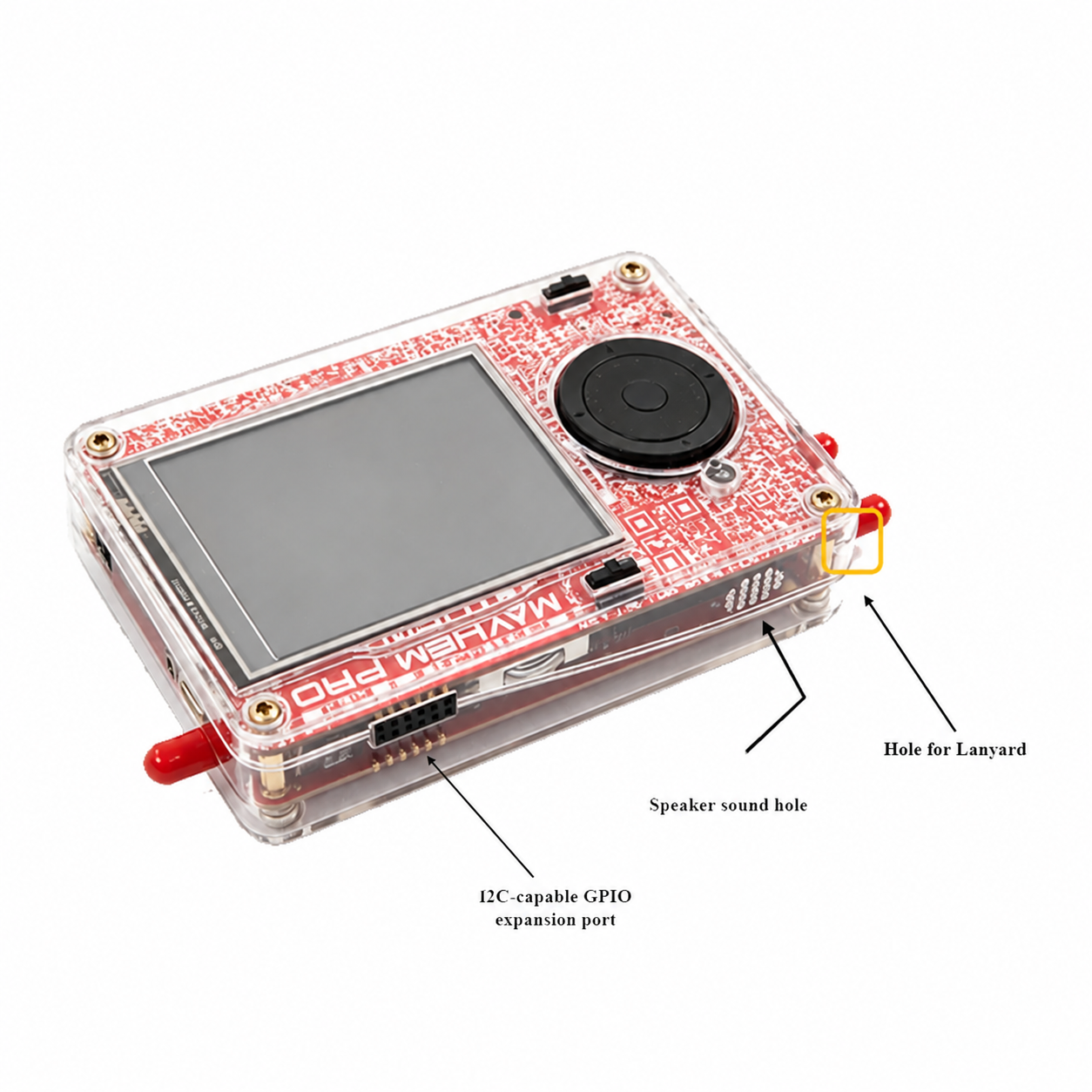

| Extension | Port GPIO et interfaces d’horloge externe |
| Connecteur antenne | SMA ; alimentation Bias-T 3,3 V activable par logiciel |
| Protection radio | Blindage interne et protection renforcée du port antenne |
| Alimentation portable | Accu lithium-ion 18650 remplaçable, non fourni |
| Charge | Gestion de charge USB intégrée |
| Firmware préinstallé | Version de Mayhem adaptée au HackRF Pro ; applications selon version et ressources microSD |
| Logiciels sur ordinateur | GNU Radio, SDR++, GQRX et autres applications compatibles HackRF, selon les pilotes et versions utilisés |
| Pack d’antennes | 5 antennes SMA pour différents segments de fréquences |
Contenu du pack HackRF Pro avec cinq antennes
Ce pack associe un HackRF Pro, un PortaPack H4M Pro avec Mayhem adapté à cette plateforme ainsi qu’un jeu de cinq antennes SMA, un câble USB-A vers USB-C et un amplificateur RF.
- 1 antenne large bande pour la plage annoncée de 40 MHz à 6 GHz.
- 1 antenne 433 / 868 MHz pour ces bandes couramment utilisées par les capteurs et équipements radio.
- 1 antenne 700 à 2700 MHz pour les expérimentations sur ces segments du spectre.
- 1 antenne 2,4 / 5,8 GHz pour l’observation de l’activité RF dans ces bandes.
- 1 antenne pour bandes GSM / 3G / 4G, à sélectionner selon la fréquence étudiée.
Le choix de l’antenne influence directement les résultats. Les plages indiquées orientent son utilisation et ne garantissent pas une sensibilité uniforme sur toute leur étendue. Pour les basses fréquences, une antenne spécifique peut être nécessaire.
Alimentation portable : l’accu lithium-ion 18650 est non fourni. Certaines applications et les enregistrements nécessitent une carte microSD préparée avec les ressources correspondant à la version de Mayhem utilisée.
FAQ : HackRF Pro et PortaPack H4M Pro
Le HackRF Pro avec PortaPack H4M Pro fonctionne-t-il sans ordinateur ?
Oui. Le PortaPack H4M Pro permet d’utiliser les applications Mayhem directement depuis son écran tactile et ses commandes. Le fonctionnement portable nécessite un accu 18650 compatible, non fourni. Certaines applications nécessitent également des ressources sur une carte microSD.
Quelles fréquences couvre le HackRF Pro ?
La plage de fonctionnement du HackRF Pro s’étend de 100 kHz à 6 GHz. Cette couverture correspond à celle de la plateforme radio. La qualité de réception dépend aussi de l’antenne choisie, de la fréquence, des gains et de l’environnement.
Quelles sont les principales améliorations du HackRF Pro ?
Par rapport au HackRF One classique, le Pro descend à 100 kHz, intègre un TCXO, remplace le CPLD par un FPGA et porte la mémoire Flash à 32 Mbits. Il dispose d’une partie radio renouvelée, d’un connecteur USB-C et de protections renforcées. Le H4M Pro adopte un accu 18650 remplaçable et une ergonomie revue. Certaines variantes précédentes possèdent déjà quelques-uns de ces équipements.
Quels éléments sont compris dans le pack de cinq antennes ?
Le pack comprend le HackRF Pro, le PortaPack H4M Pro avec Mayhem adapté à cette plateforme, un câble USB-A vers USB-C, un amplificateur RF et cinq antennes SMA : une large bande 40 MHz à 6 GHz, une 433 / 868 MHz, une 700 à 2700 MHz, une 2,4 / 5,8 GHz et une pour bandes GSM / 3G / 4G. L’accu 18650 n’est pas fourni.
La batterie est-elle incluse et quelle est l’autonomie ?
L’accu 18650 n’est pas fourni. Le PortaPack H4M Pro utilise un accu lithium-ion compatible et remplaçable. L’autonomie varie avec la capacité de cet accu, l’application, la luminosité et le fonctionnement en réception ou en émission ; aucune durée fixe n’est annoncée pour ce pack.
Peut-on enregistrer des signaux radio avec ce pack ?
Oui. Les applications compatibles permettent de réaliser des captures I/Q sur une carte microSD correctement configurée. Les possibilités et le débit d’enregistrement dépendent de la version de Mayhem, de l’application et des performances de la carte ; le débit maximal sur USB ne correspond pas automatiquement au débit d’enregistrement autonome.
Peut-il émettre et recevoir en même temps ?
Non. Le HackRF Pro fonctionne en half-duplex : il reçoit ou il émet à un instant donné. Le changement de firmware ne transforme pas cette architecture en système full-duplex.
Les cinq antennes couvrent-elles toute la plage de 100 kHz à 6 GHz ?
Elles sont prévues pour différents segments du spectre, mais ne garantissent pas une réception optimale sur toute la plage de l’appareil. Une antenne spécifique est notamment nécessaire pour exploiter correctement les basses fréquences. Il faut choisir l’antenne en fonction de la bande étudiée.
Quels logiciels utiliser sur ordinateur ?
Le HackRF Pro peut fonctionner avec GNU Radio, SDR++, GQRX et d’autres logiciels prenant en charge HackRF. La disponibilité dépend du système, des pilotes et des versions utilisés. Un câble USB-C permettant le transfert de données est nécessaire pour la connexion.
Peut-il identifier automatiquement tous les appareils Wi-Fi, Bluetooth ou mobiles ?
La présence d’un signal dans une bande permet d’observer une activité radio. L’identification et le décodage dépendent du protocole, de la largeur de bande et du logiciel utilisé. Ce pack n’est pas un décodeur universel et ne donne pas automatiquement accès au contenu des communications chiffrées.
Caractéristiques du produit « HackRF Pro + PortaPack H4M Pro – Pack 5 antennes »
- Type : Émetteur-récepteur SDR avec PortaPack H4M Pro
- Fréquences : 100 kHz à 6 GHz
- Échantillonnage standard : Jusqu’à 20 Méch/s, I/Q 8 bits
- Fonctionnement : Half-duplex : réception ou émission
- Écran : Tactile couleur résistif 3,2 pouces
- Horloge : TCXO intégré 25 MHz, stabilité annoncée 0,5 ppm
- Logique / mémoire : FPGA iCE40 UltraPlus / Flash 32 Mbits
- Connexion : USB-C, USB 2.0
- Firmware : Mayhem adapté au HackRF Pro
- Stockage : Emplacement microSD
- Alimentation portable : Accu 18650 remplaçable, non fourni
- Antennes incluses : 5 antennes SMA multibandes
- Accessoires inclus : Câble USB-A vers USB-C et amplificateur RF
